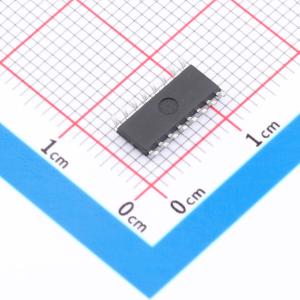

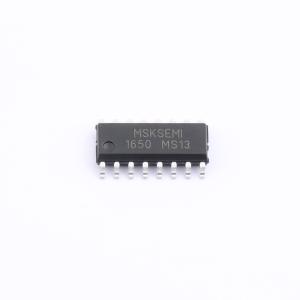

MSTM1650(SOP16)
带键盘扫描电路接口的LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种带键盘扫描电路接口的LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTM1650(SOP16)
- 商品编号
- C49375280
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.4709克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
MSTM1650是一款集成了键盘扫描电路接口的LED驱动控制专用芯片。其内部包含MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描以及辉度调节等电路。该芯片性能稳定、质量可靠、抗干扰能力强，适用于需要24小时长期连续工作的应用环境。
商品特性
- 显示模式：8段×4位
- 段驱动电流不小于25mA，字驱动电流不小于150mA
- 提供8级亮度控制
- 键盘扫描：7×4位，支持4个组合按键
- 高速两线式串行接口
- 内置时钟振荡电路
- 内置上电复位电路
- 支持2.5V~5.5V电源电压
- 封装形式：SOP16
应用领域
- 微波炉
- 电磁炉
- 热水器
