温馨提醒：图片仅供参考，商品以实物为准

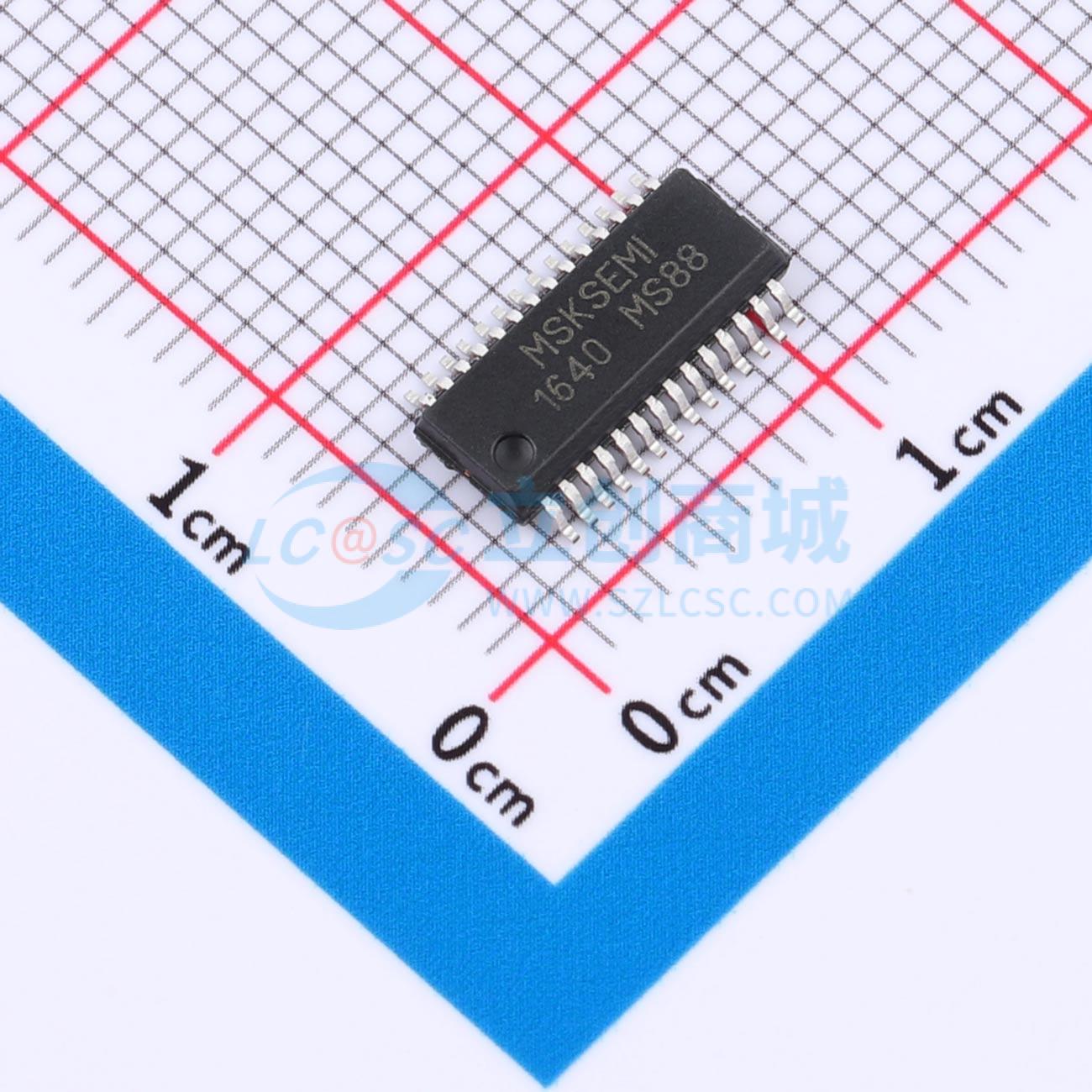

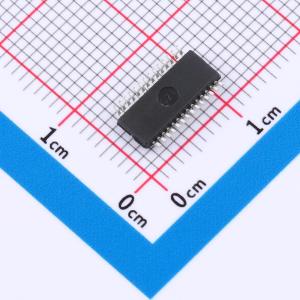

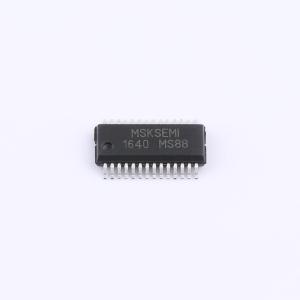

MSTM1640(SSOP28)
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTM1640(SSOP28)
- 商品编号
- C49375278
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
MSTM1640 是一款专用于 LED 显示驱动的控制电路，内部集成了 MCU 数字接口、数据锁存器和 LED 高压驱动电路。该器件工作电压范围为 2.5~5.5V，采用功率 CMOS 工艺制造，并内置辉度调节电路，其占空比支持 8 级可调。它采用两线串行接口，包含时钟线和数据线，并基于内置的 RC 振荡器工作，频率为 330KHz。此外，该电路还集成了上电复位和自动消隐功能，支持 8 段 × 16 位的共阴数码管显示模式。其封装形式为 SOP28 和 SSOP28。
商品特性
- 工作电压范围：2.5~5.5V
- 采用功率CMOS工艺
- 辉度调节电路，占空比8级可调
- 两线串行接口
- 内置RC振荡器
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式：8段 × 16位，支持共阴数码管输出
应用领域
- 微波炉
- 电磁炉
- 热水器
- 血压计
