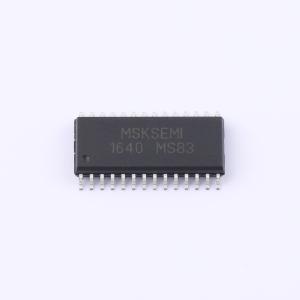

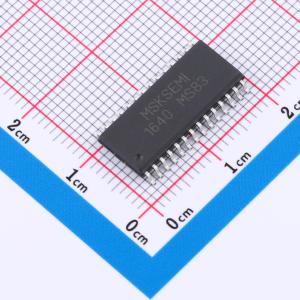

MSTM1640(SOP28)
LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTM1640(SOP28)
- 商品编号
- C49375276
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 工作电压 | 2.5V~5.5V | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 功能特性 | 内置自动消隐；内部复位功能；PWM调光 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
MSTM1640 是一款专用于 LED 显示驱动的集成电路，内部集成了微控制器数字接口、数据锁存器和 LED 高压驱动电路。该器件工作电压范围为 2.5V 至 5.5V，采用功率 CMOS 工艺制造。其内置辉度调节电路，提供 8 级占空比可调。通信采用两线串行接口（时钟线 CLK 和数据线 DIN）。器件内部集成 RC 振荡器，频率为 330kHz，并包含上电复位电路和自动消隐电路。其显示模式支持 8 段 × 16 位，适用于共阴极数码管输出。提供 SOP28 和 SSOP28 两种封装形式。
商品特性
- 工作电压范围：2.5V ~ 5.5V
- 采用功率 CMOS 工艺
- 内置辉度调节电路（8 级占空比可调）
- 两线串行接口（CLK，DIN）
- 内置 RC 振荡器（330kHz）
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式：8 段 × 16 位，支持共阴极数码管输出
- 封装形式：SOP28、SSOP28
应用领域
- 微波炉
- 电磁炉
- 热水器
- 血压计
