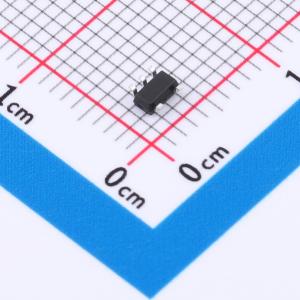

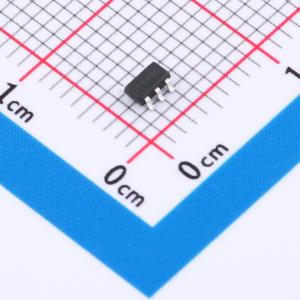

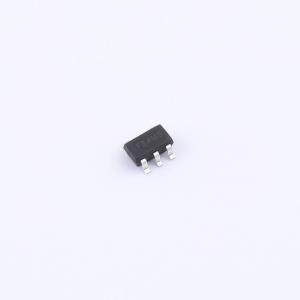

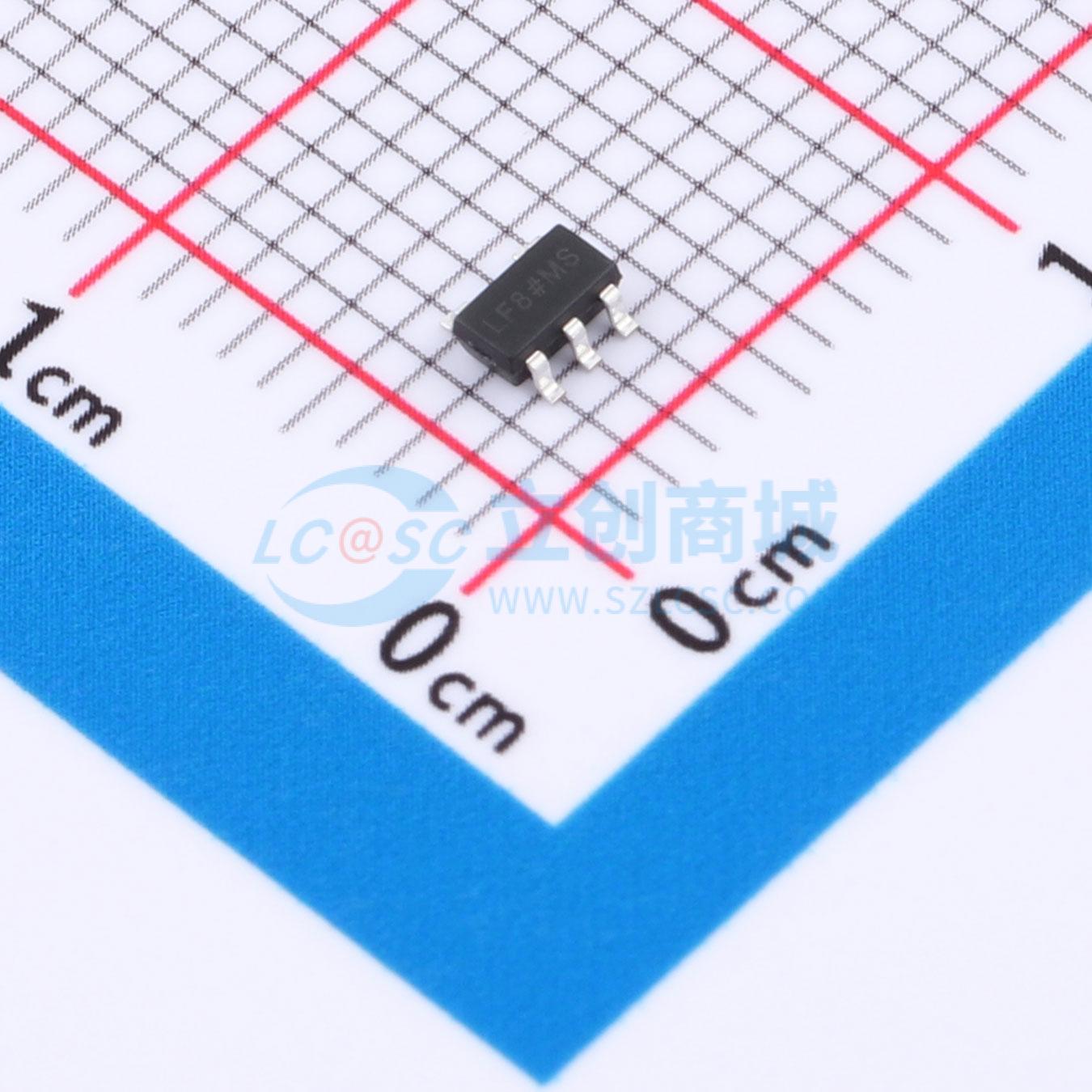

MSADP151AUJZ-1.8-R7
1.8V 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 以CMOS工艺制造的高精度，低噪音，快速响应低压差线性稳压器。该系列的稳压器内置固定的参考电压，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，快速响应低压差的性能。兼容体积比但电容更小的陶瓷电容，而且不需使用0.1pF的By-pass电容，更能节省空间，降低了成本。因具有高精度的输出稳定性，以及快速瞬态响应性能，从而能应付负载电流的波动，所以特别适合应用在手持设备及射频产品上。通过控制芯片上的CE脚，可将输出关断，关断输出后的静态电流只有1uA（Typ值），从而大大降低了功耗。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSADP151AUJZ-1.8-R7
- 商品编号
- C49375267
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 450mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 280mV@(100mA) | |
| 静态电流(Iq) | 1uA | |
| 功能特性 | 使能控制；过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
MSADP151AUJZ-X.X-R7系列是采用CMOS工艺制造的高精度、低噪声、快速响应低压差线性稳压器。该系列稳压器内置固定参考电压、误差修正电路、限流电路、相位补偿电路以及低内阻MOSFET，实现了高纹波抑制、低输出噪声和快速响应低压差的性能。该系列兼容体积更小、电容值更低的陶瓷电容，且无需使用0.1pF的旁路电容，有助于节省空间并降低成本。凭借高精度的输出稳定性和快速瞬态响应性能，能够有效应对负载电流波动，因此特别适用于手持设备及射频产品。通过控制芯片上的CE引脚，可以关断输出，关断后的静态电流典型值仅为1uA，从而显著降低功耗。
商品特性
- 高精度输出电压：±2.0%
- 可选择输出电压：1.2V ~ 3.6V
- 极低的静态电流（典型值 = 70uA）
- 极低的关断电流（典型值 = 1uA）
- 输入稳定性好：典型值 = 0.2%/V
- 带载能力强：当Vin = 4.3V且Vout = 3.3V时，Iout = 300mA
- 内置过流保护和负载短路保护
- 兼容陶瓷电容
- 封装形式：SOT-23-5
应用领域
- 智能手机/移动电话
- 数码相机/摄像机
- 电池供电设备
- 蓝牙及其他射频产品
- 便携式消费类设备
