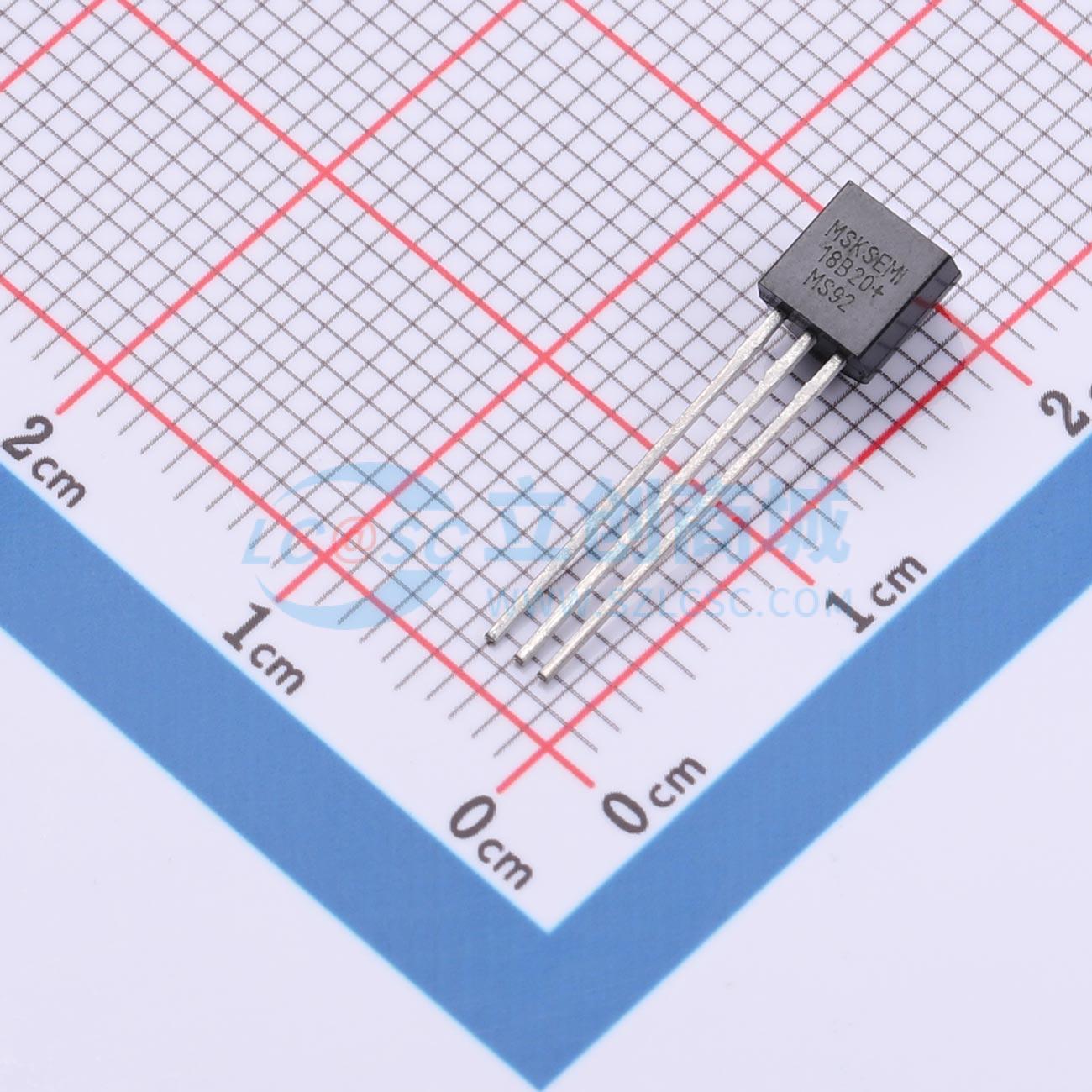

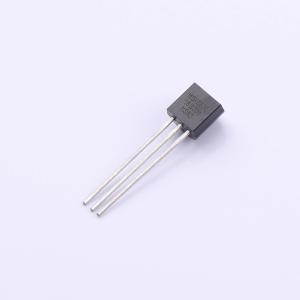

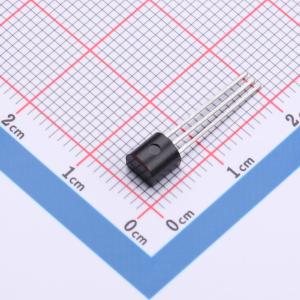

DS18B20+MSK
可编程分辨率单总线温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字温度计提供9到12bit分辨率的温度测量，可以通过可编程非易失性存储单元实现温度的下限和上限报警。采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。温度测量范围为 -55°C 至 +125°C，在 -10°C 至 70°C 范围内的测试精度可以达到 ±0.4°C。还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个都有一个全球唯一的64位序列号，可以将多个串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗。这种组网方式适合HVAC环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- DS18B20+MSK
- 商品编号
- C49375275
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±0.4℃ | |
| 工作电压 | 2.5V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 400ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
该数字温度计提供9至12位分辨率的温度测量，并可通过可编程非易失性存储单元设置温度下限和上限报警。它采用单总线协议进行通信，仅需一根信号线和一根地线。温度测量范围为-55℃ ~ +125℃（-67°F to +257°F）。在-10℃ ~ 70℃范围内的精度可达±0.4℃。它还可工作在寄生电源模式下，直接通过信号线供电，无需额外电源。每颗器件均具有64位序列号，支持将多颗器件串联在同一单总线上组网，仅需一个处理器即可控制分布广泛的测温节点。这种组网方式特别适用于HVAC环境控制、建筑与设备测温、粮情测温、工业过程监测与控制等领域。
商品特性
- 采用单总线接口，仅需一个端口引脚进行通信
- 每颗芯片具有全球唯一的64位序列号
- 具备多点分布式测温功能，无需外围元器件
- 可通过数据线供电；供电电压范围为2.5V ~ 5.5V
- 温度测量范围为-55℃ to +125℃（-67°F to +257°F）
- 在-10℃ ~ 70℃范围内精度为±0.4℃
- 温度分辨率9-12位可选
- 最高12位精度下，温度转换速度小于750ms
- 具有用户自定义的非易失性温度报警设置
- 报警搜索命令可识别并标识超过程序设定温度的器件
- 具备强静电保护能力：HBM 8000V，MM 800V
- 可提供贴片MSOP8、SOP8封装和3引脚TO-92、TO-92S封装
应用领域
- 温度控制
- 工业系统
- 消费品
- 粮情测温
- 温度计
- 任何感热系统
