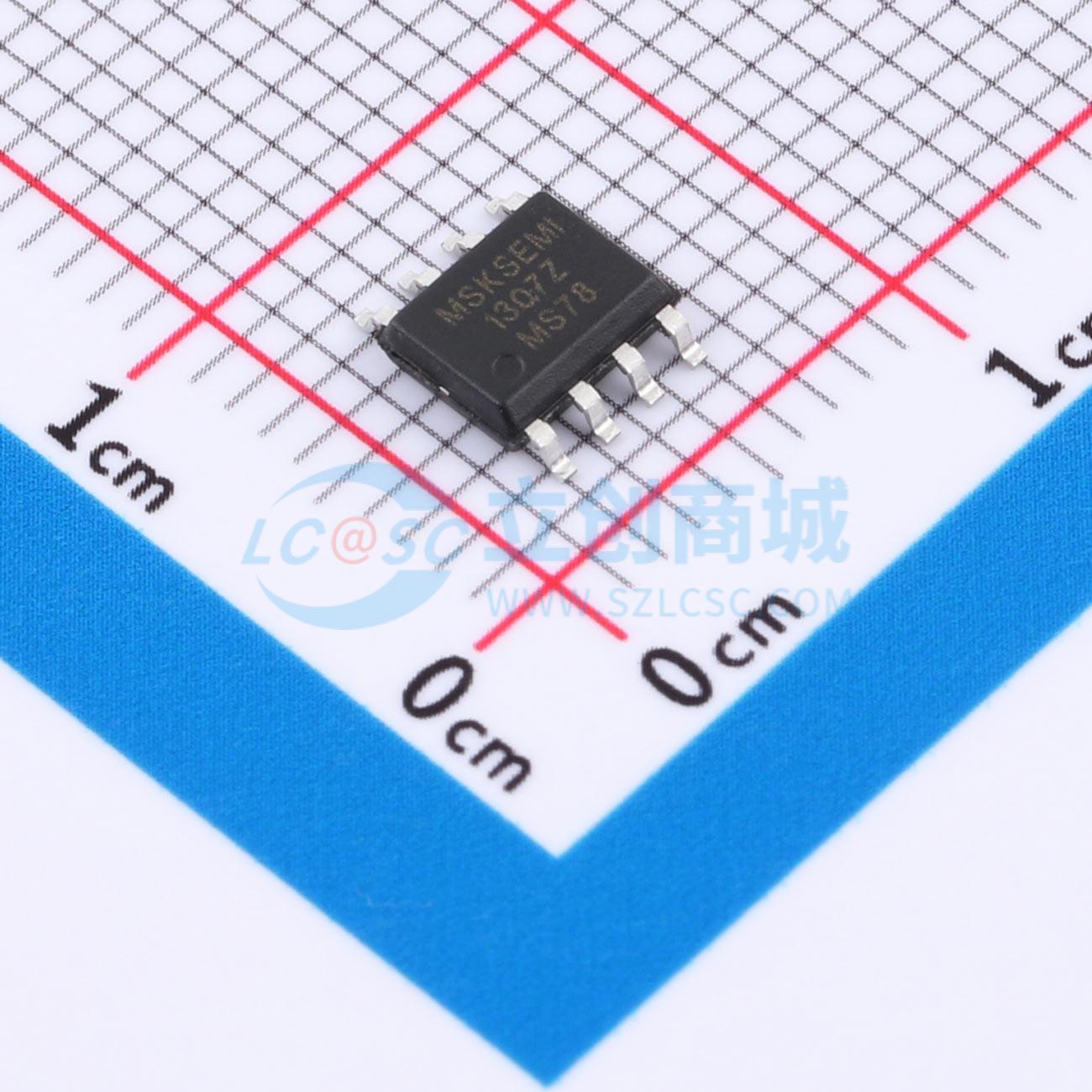

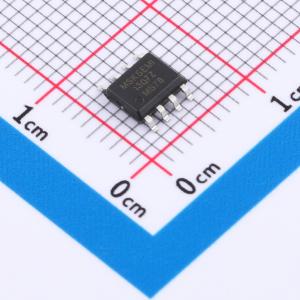

温馨提醒：图片仅供参考，商品以实物为准
MS1307Z
串行实时时钟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行实时时钟是一种低功耗、全BCD时钟/日历，外加56字节的非易失性SRAM。地址和数据通过两线双向总线串行传输。时钟/日历提供秒、分、时、日、日期、月和年信息。月末日期会自动调整少于31天的月份，包括闰年修正。时钟可以24小时或12小时格式运行，并带有上午/下午指示。内置电源检测电路，可检测电源故障并自动切换到电池供电。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS1307Z
- 商品编号
- C49375272
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 | |
| 工作电流 | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
MS1307Z串行实时时钟是一款低功耗、全BCD码时钟/日历，并包含56字节非易失性SRAM。地址和数据通过2线双向总线串行传输。该时钟/日历提供秒、分、时、星期、日期、月份和年份信息。月末日期会自动根据少于31天的月份进行调整，包括闰年修正。时钟可在24小时或12小时格式下运行，并带有AM/PM指示器。MS1307Z内置电源检测电路，可检测电源故障并自动切换至电池供电。
商品特性
- 实时时钟可计数秒、分、时、日期、月份、星期和年份，带闰年补偿，有效期至2100年
- 56字节非易失性RAM用于数据存储
- 2线串行接口
- 可编程方波输出信号
- 自动电源故障检测和切换电路
- 在振荡器运行的电池备份模式下功耗低于1μA
- 可选工业级温度范围 -40°C 至 +85°C
