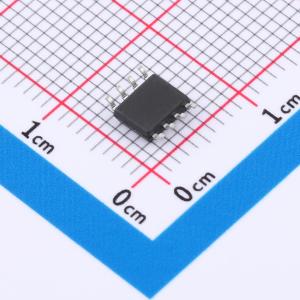

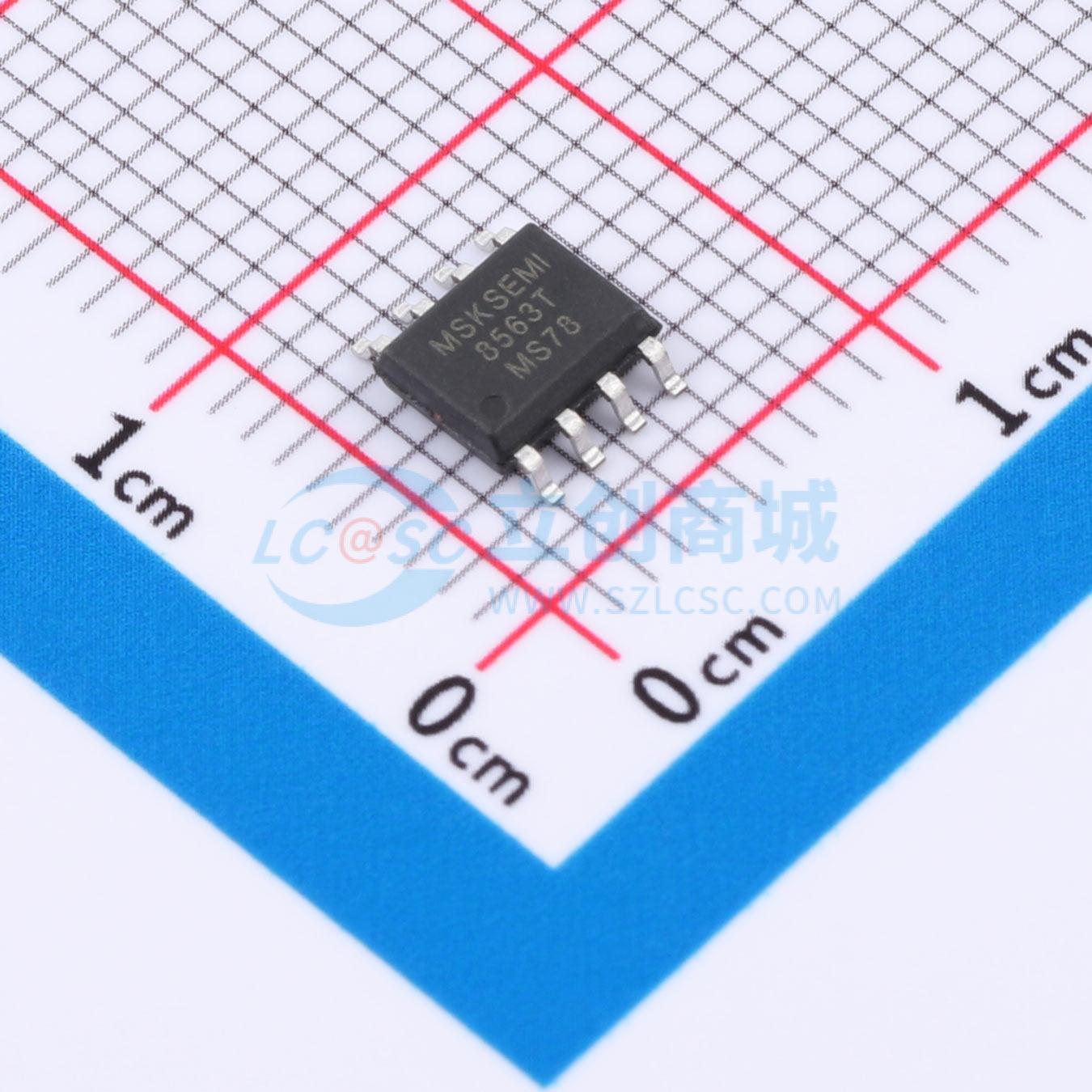

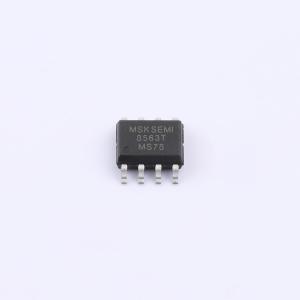

MSPCF8563T
低功耗CMOS实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗 CMOS 实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过 I2C 总线接口串行传递。最大总线速度为 400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSPCF8563T
- 商品编号
- C49375273
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；可编程时钟输出 |
商品概述
MSPCF8563x是一款低功耗CMOS实时时钟或日历芯片，它提供一个可编程的时钟输出、一个中断输出和一个掉电检测器，所有地址和数据均通过I²C总线接口串行传输。最大总线速度为400kbps，每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 可基于32.768kHz晶体振荡器进行秒、分、时、星期、日、月和年计时，并带有世纪标志
- 宽工作电压范围：1.2 ~ 5.5 V
- 低休眠电流：典型值为0.25 μA（ΔVDD = 3.0V，TA = 25℃）
- I²C总线从地址：读操作地址为0A3H，写操作地址为0A2H
- 可编程时钟输出频率为：32.768kHz、1024Hz、32Hz、1Hz
- 具备报警和定时器功能
- 集成掉电检测器
- 内部集成振荡电容
- 封装形式：SOP-8或DIP-8
- 提供漏极开路中断引脚
应用领域
- 便携仪器
- 移动电话
- 传真机
- 复费率电能表
- IC卡水表
