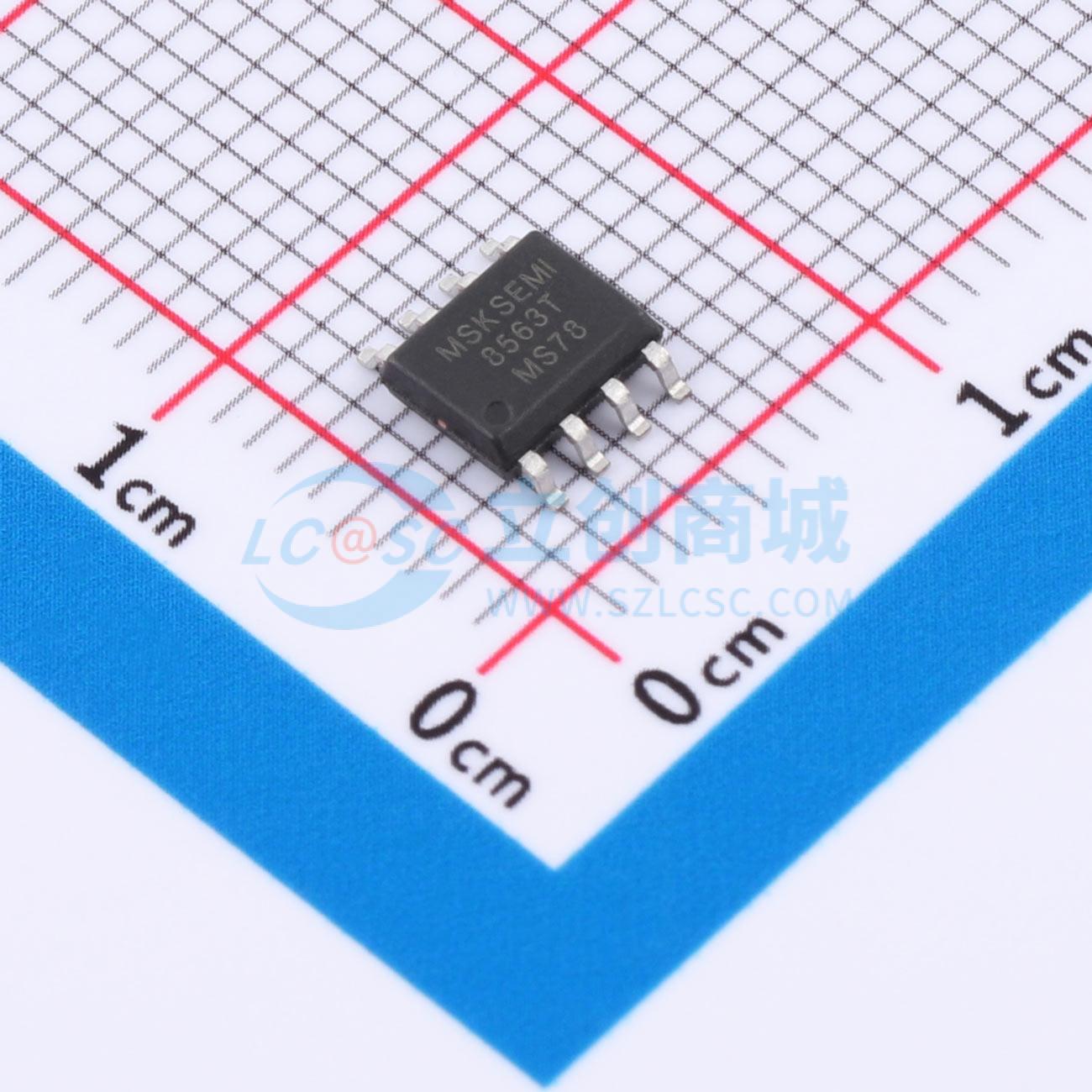

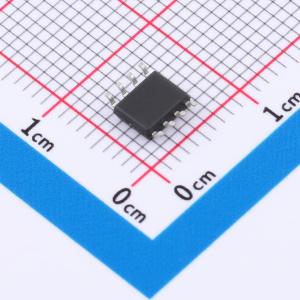

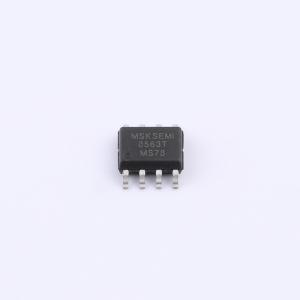

MS8563T
低功耗CMOS实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗 CMOS 实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过 I²C 总线接口串行传递。最大总线速度为 400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS8563T
- 商品编号
- C49375274
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；可编程时钟输出 |
商品概述
MS8563x 是一款低功耗 CMOS 实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器。所有地址和数据均通过 I2C 总线接口串行传输，最大总线速度为 400Kbits/s。每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 可基于 32.768kHz 晶体进行秒、分、小时、星期、日、月和年计时，并带有世纪标志。
- 宽工作电压范围：1.2~5.5V。
- 低休眠电流：典型值为 0.25μA（VDD = 3.0V，TA = 25℃）。
- I2C 总线从地址：读，0A3H；写，0A2H。
- 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz。
- 具备报警和定时器功能。
- 集成掉电检测器。
- 内部集成振荡电容。
- 封装形式：SOP-8/DIP-8。
- 漏极开路中断引脚。
应用领域
- 便携仪器
- 移动电话
- 传真机
- 复费率电能表、IC卡水表
- 门禁、考勤机
- 时钟日历
