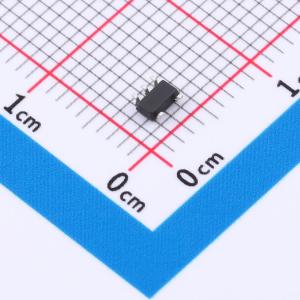

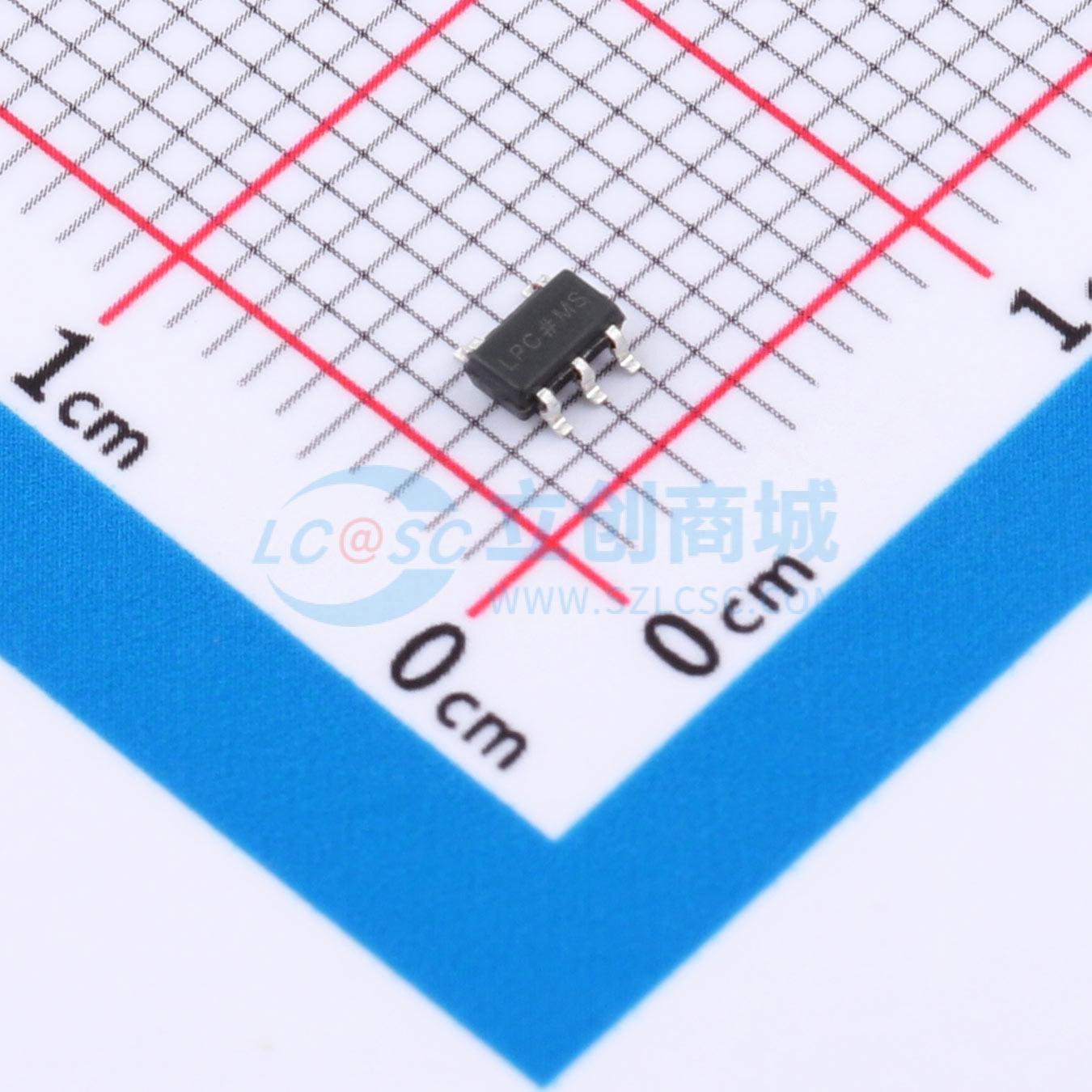

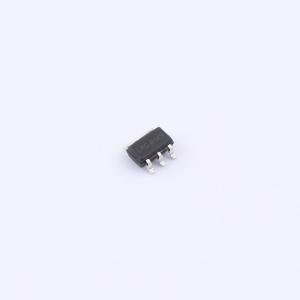

MSP7118AUJZ-3.3
3.3V 300mA 24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列是一组低压差 (LDO) 稳压器，具有宽输入电压范围、低压差、低功耗和小型化封装的优点。仅 1.5μA 的静态电流使这些器件非常适合为电池供电、始终开启的系统供电，这些系统需要极低的待机功耗以延长使用寿命。线性稳压器系列在 2V 至 24V 的宽输入范围内以及整个输出负载电流范围 (0mA 至 300mA) 内，使用陶瓷输出电容时能保持稳定。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSP7118AUJZ-3.3
- 商品编号
- C49375262
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 24V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 420mV@(100mA) | |
| 静态电流(Iq) | 2.2uA | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
MSP7118AUJZ-x.x系列是一组低漏失电压稳压器，具备宽输入电压范围、低漏失电压、低功耗和小型化封装的优点。仅1.5μA的静态电流使其成为为电池供电、常开系统的理想选择，这些系统需要极低的空闲状态功耗以实现更长的使用寿命。该系列线性稳压器在2V至24V的宽输入电压范围和0mA至300mA的整个输出负载电流范围内，使用陶瓷输出电容器均可保持稳定。
商品特性
- 空载时地电流为1.5μA
- 输出精度为±2%
- 输出电流为300mA
- 宽工作输入电压范围：2V至24V
- 漏失电压：在100mA输出电流、5V输出电压下为0.35V
- 支持固定输出电压：1.8V、2.5V、3.3V、5V
- 使用陶瓷或钽电容器可保持稳定
- 限流保护
- 过温保护
- 提供SOT-23-5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和PDA
- 无线通信设备
- 音频/视频设备
