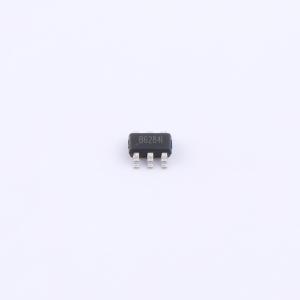

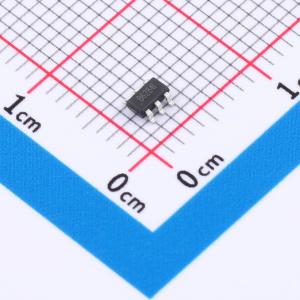

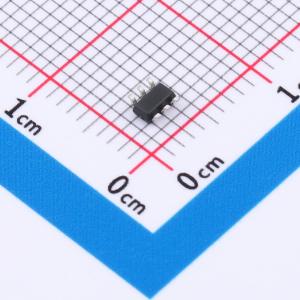

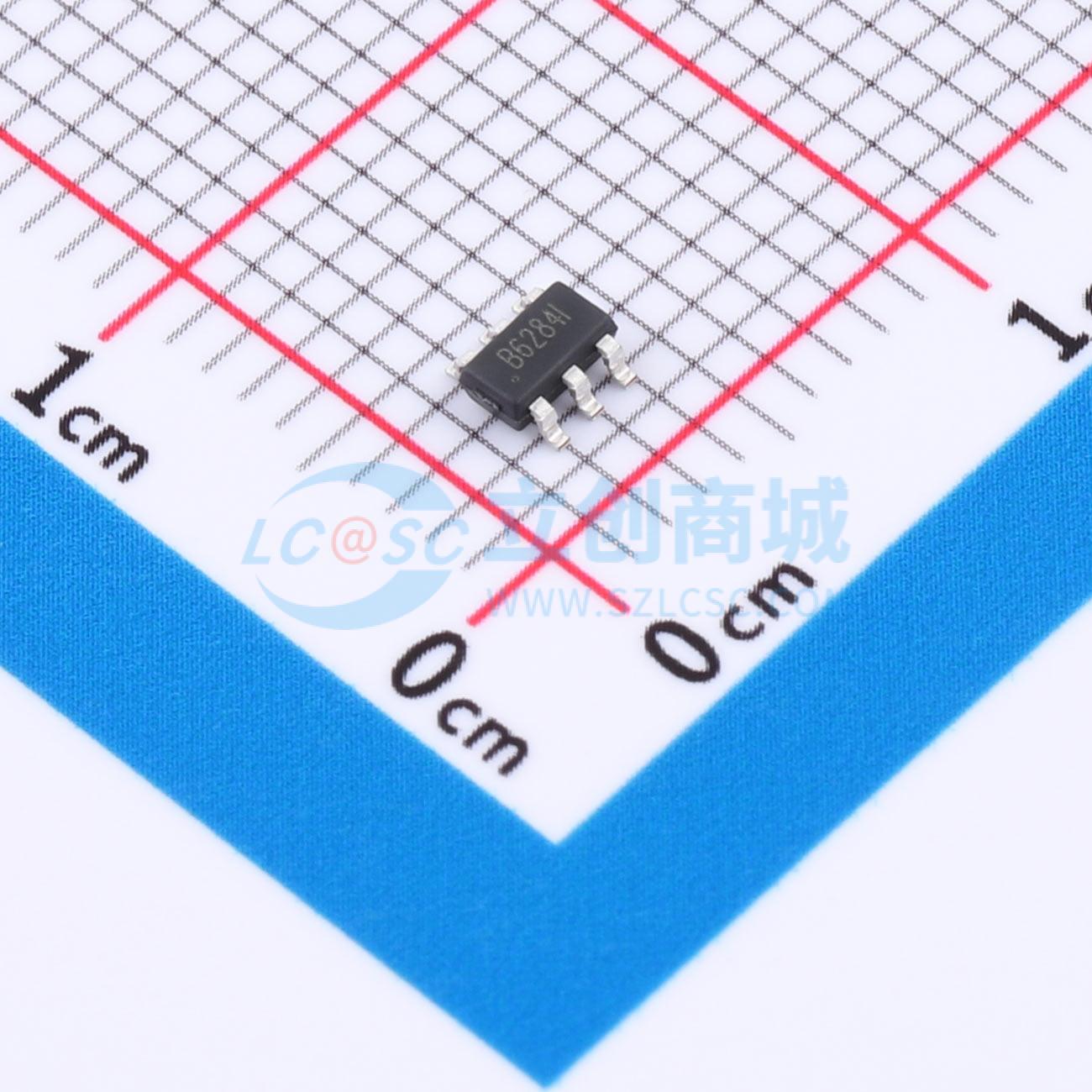

温馨提醒：图片仅供参考，商品以实物为准
MS7208ABC
升压型 4A 2.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款固定频率、6引脚SOT23电流模式升压转换器，适用于小型、低功耗应用。开关频率为1.2MHz，允许使用高度为2mm或更小的微型低成本电容器和电感器。内部软启动可减少浪涌电流并延长电池寿命。在轻载时可自动切换到脉冲频率调制模式。具备欠压锁定、电流限制和热过载保护功能，可防止输出过载时损坏。采用小型6引脚SOT-23封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS7208ABC
- 商品编号
- C49375258
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~24V | |
| 输出电压 | 28V | |
| 输出电流 | 4A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
MS7208ABC 是一款恒定频率、采用电流模式控制的六引脚 SOT23 升压转换器，适用于小型、低功耗应用。该器件开关频率为 1.2MHz，允许使用高度为 2mm 或更小的微型低成本电容和电感。内部软启动功能可减小浪涌电流并延长电池寿命。MS7208ABC 具备在轻载时自动切换至脉冲频率调制模式的功能。
该器件包含欠压锁定、电流限制和热过载保护功能，可在输出过载时防止损坏。
MS7208ABC 采用小型六引脚 SOT-23 封装。
商品特性
- 集成 80mΩ 功率 MOSFET
- 2.5V 至 24V 输入电压范围
- 1.2MHz 固定开关频率
- 内部 4A 开关电流限制
- 可调输出电压
- 内部补偿
- 输出电压最高可达 28V
- 轻载时自动进入脉冲频率调制模式
- 效率高达 93%
- 采用 6 引脚 SOT23-6 封装
应用领域
- 电池供电设备
- 机顶盒
- LCD 偏置电源
- DSL 和电缆调制解调器及路由器
- 由 PCI 或 PCI Express 插槽供电的网络卡
