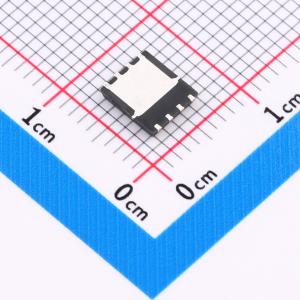

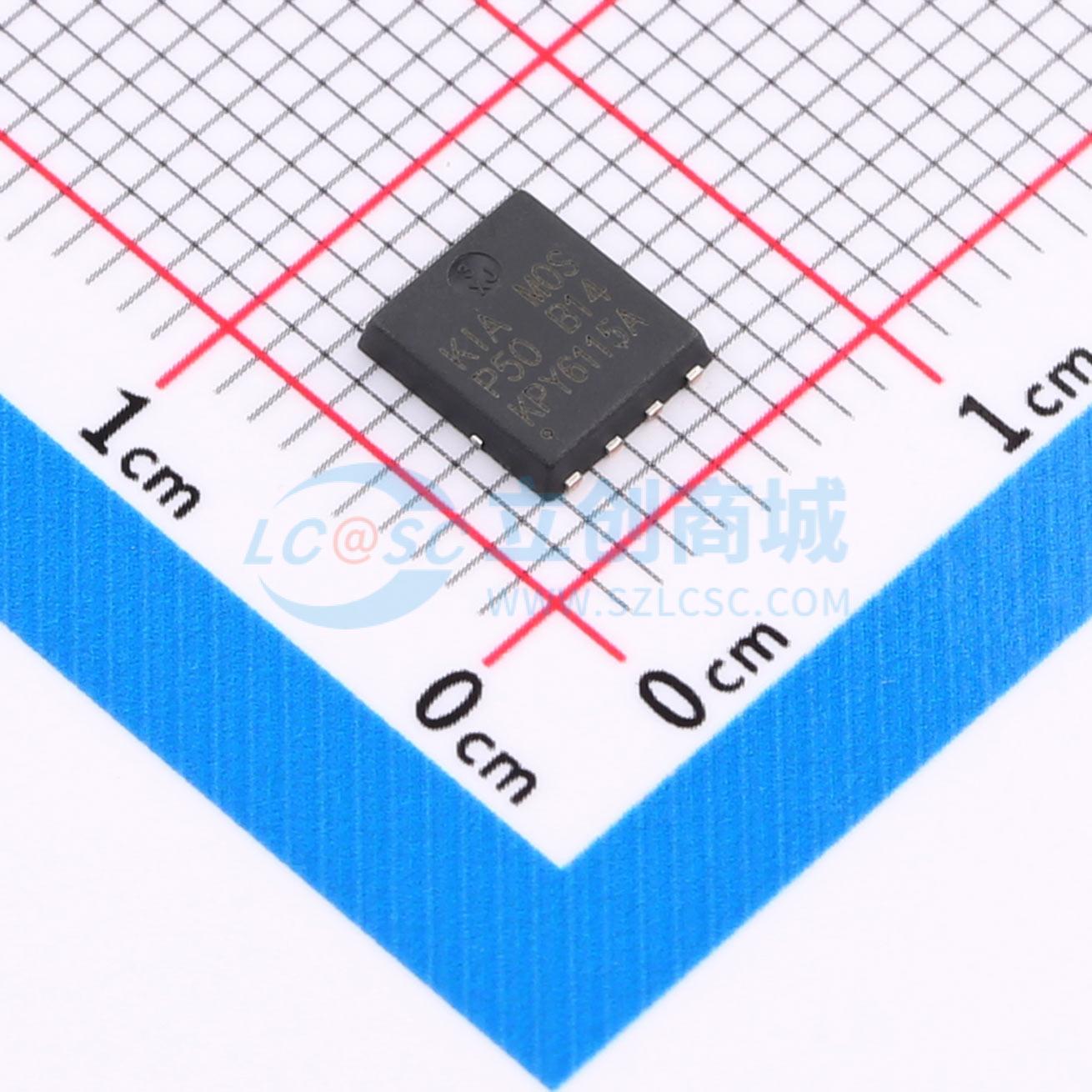

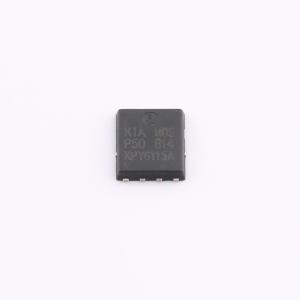

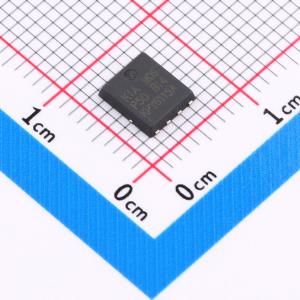

KPY6115A实物图
  • KPY6115A商品缩略图
  • KPY6115A商品缩略图
  • KPY6115A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

KPY6115A

150V 10A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:先进的高单元密度沟槽技术。 低RDS(ON)以最小化传导损耗。 低栅极电荷,实现快速开关。 低热阻。 100%雪崩测试。 100% DVDS测试。应用:MB/VGA Vcore。 SMPS 2nd同步整流器
品牌名称
KIA
商品型号
KPY6115A
商品编号
C49328615
商品封装
DFN-8(5x6)​
包装方式
编带
商品毛重
0.177148克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)150V
连续漏极电流(Id)10A
导通电阻(RDS(on))300mΩ@10V
耗散功率(Pd)89W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)35nC@10V
输入电容(Ciss)2.109nF
反向传输电容(Crss)408pF
工作温度-55℃~+150℃
输出电容(Coss)513pF

商品概述

这款N沟道MOSFET采用先进的沟槽技术和设计,在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于多种应用。

商品特性

  • 漏源电压 = 30 V,漏极电流 = 12 A,栅源电压 = 10 V时,漏源导通电阻 < 8 mΩ(典型值:6.5 mΩ)
  • 低栅极电荷
  • 提供环保器件
  • 先进的高单元密度沟槽技术,实现超低漏源导通电阻
  • 出色的封装,散热良好

数据手册PDF
