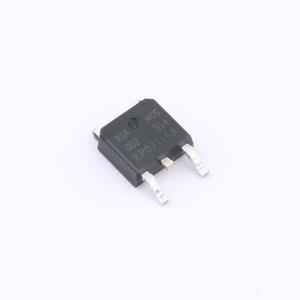

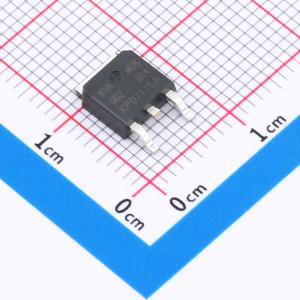

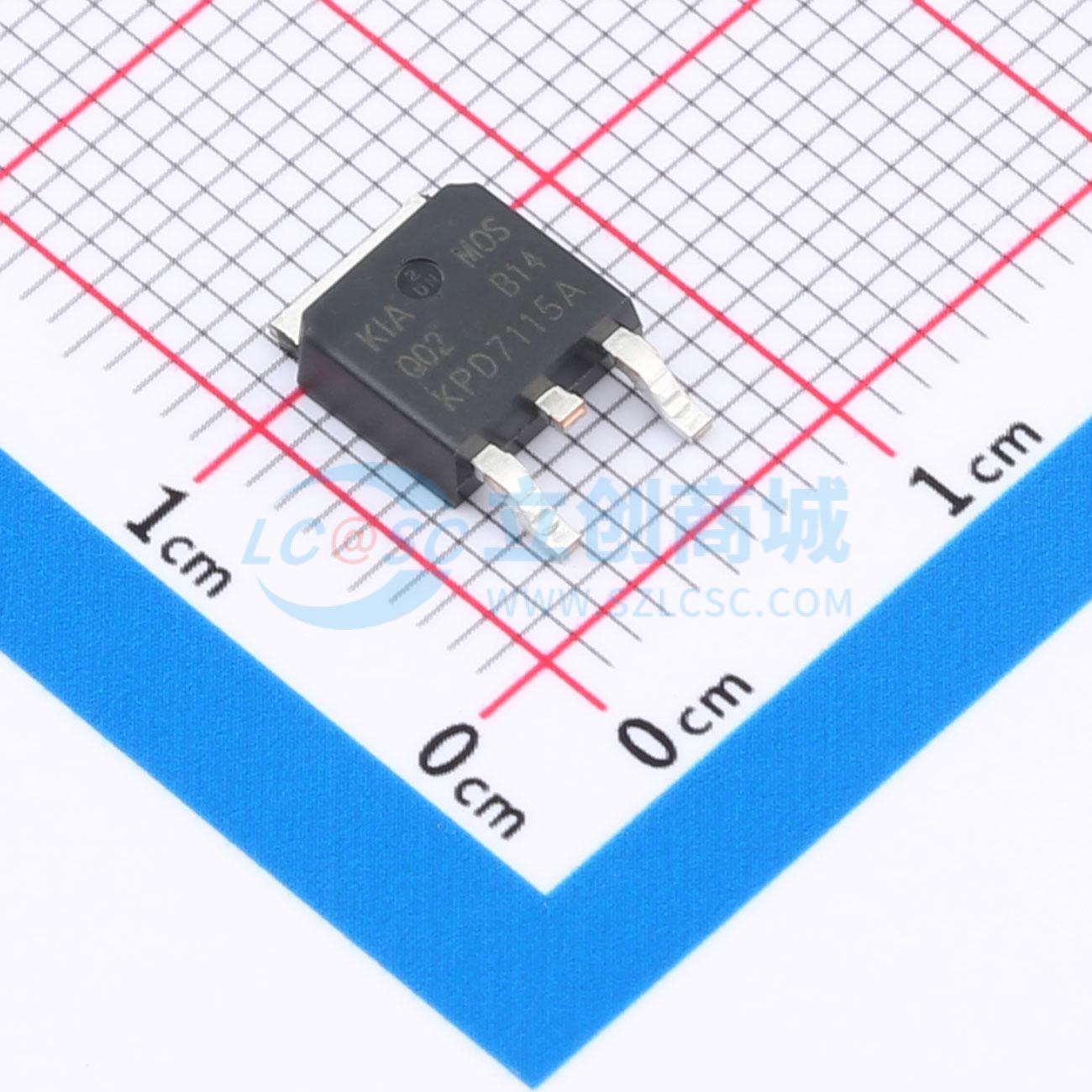

KPD7115A
P沟道 150V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：先进的高单元密度沟槽技术。低RDS(ON)以最小化传导损耗。低栅极电荷，实现快速开关。低热阻。100%雪崩测试。100% DVDS测试。应用：MB/VGA Vcore。SMPS 2nd同步整流器
- 品牌名称
- KIA
- 商品型号
- KPD7115A
- 商品编号
- C49328617
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 153mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 2.109nF | |
| 反向传输电容(Crss) | 410pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 515pF |
商品特性
- 先进的高单元密度沟槽技术
- 低导通电阻RDS(ON),以最小化传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100%漏源电压变化率测试
应用领域
- 移动主板/显卡核心电压
- 开关电源二次侧同步整流器
- 负载点应用
- 无刷直流电机驱动器
