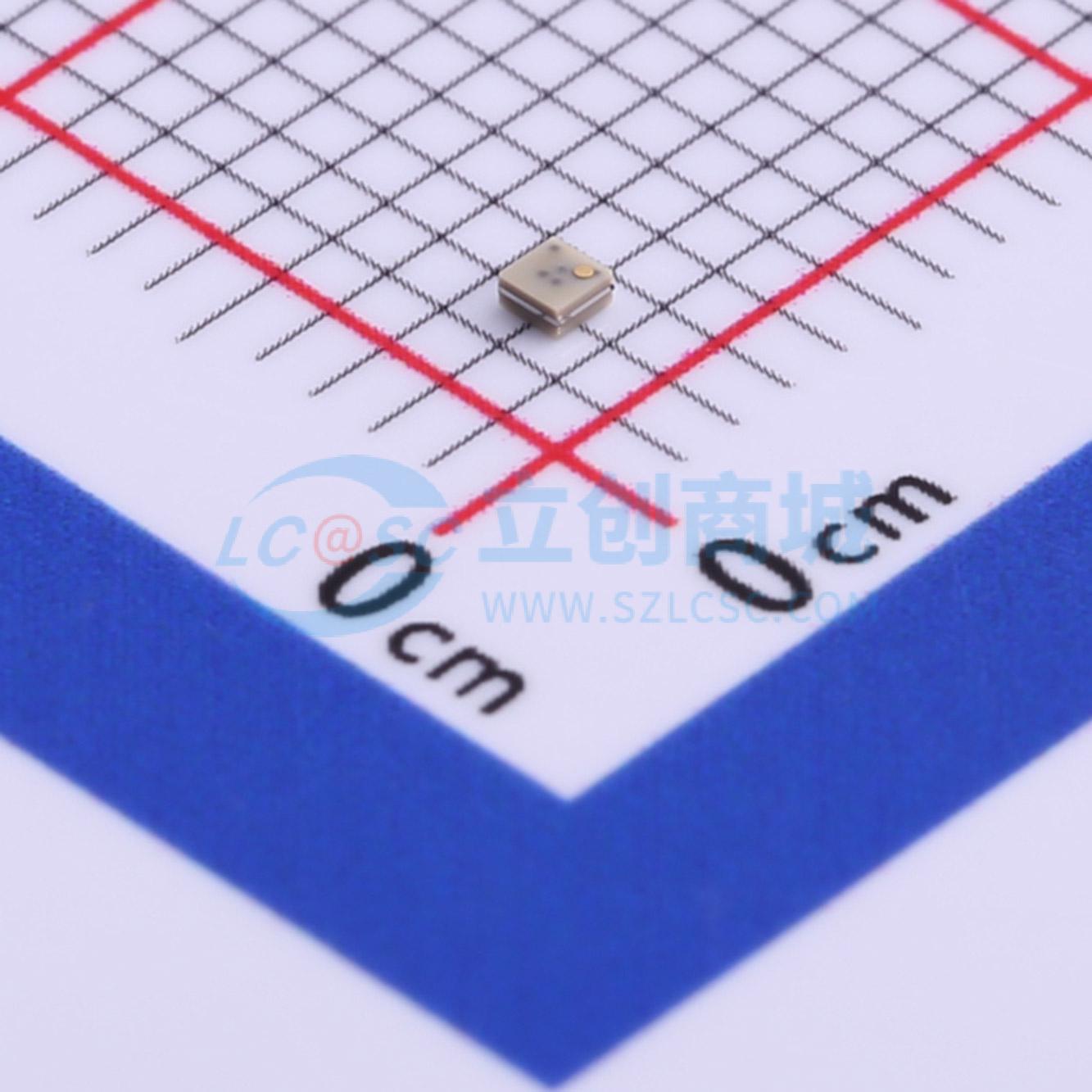

温馨提醒：图片仅供参考，商品以实物为准
BD2327N50100AHF
BD2327N50100AHF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2327N50100AHF是一种低成本、低轮廓的微型不平衡到平衡变换器，采用易于使用的表面贴装封装。该巴伦适用于大批量生产，性能优于传统的陶瓷巴伦。它具有50Ω不平衡端口阻抗和100Ω平衡端口阻抗，可将单端信号应用于现代集成电路的差分端口。输出端口具有等幅（-3dB）和180度相位差。该巴伦提供卷带包装，适用于高产量制造。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD2327N50100AHF
- 商品编号
- C502744
- 商品封装
- 0404
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2.3GHz~2.7GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 共模抑制比(CMRR) | 32dB | |
| 插入损耗(最大值) | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 7° | |
| 幅度差(最大值) | 1dB | |
| 回波损耗(最小值) | 17dB | |
| 工作温度 | -55℃~+105℃ |
商品特性
- 高度0.5毫米
- 50Ω至100Ω平衡
- 低插入损耗
- wiMax
- 802.11 b+g MIMO b+g
- 蓝牙
- Zigbee
- 表面贴装
- 卷带封装
- 符合RoHS标准
- 无卤素
- 宽频带性能：500 MHz至8500 MHz
- 采用有机PTFE基复合材料，具有优异的电气和机械稳定性
- 符合多种RoHS和绿色标准
- 适用于无铅焊接工艺
- 焊盘镀金并带有镍阻挡层
应用领域
- WiMax: WiMax
- 802.11 b+g MIMO b+g: 802.11 B/G MIMO B/G
- Bluetooth: 蓝牙
- Zigbee: Zigbee
