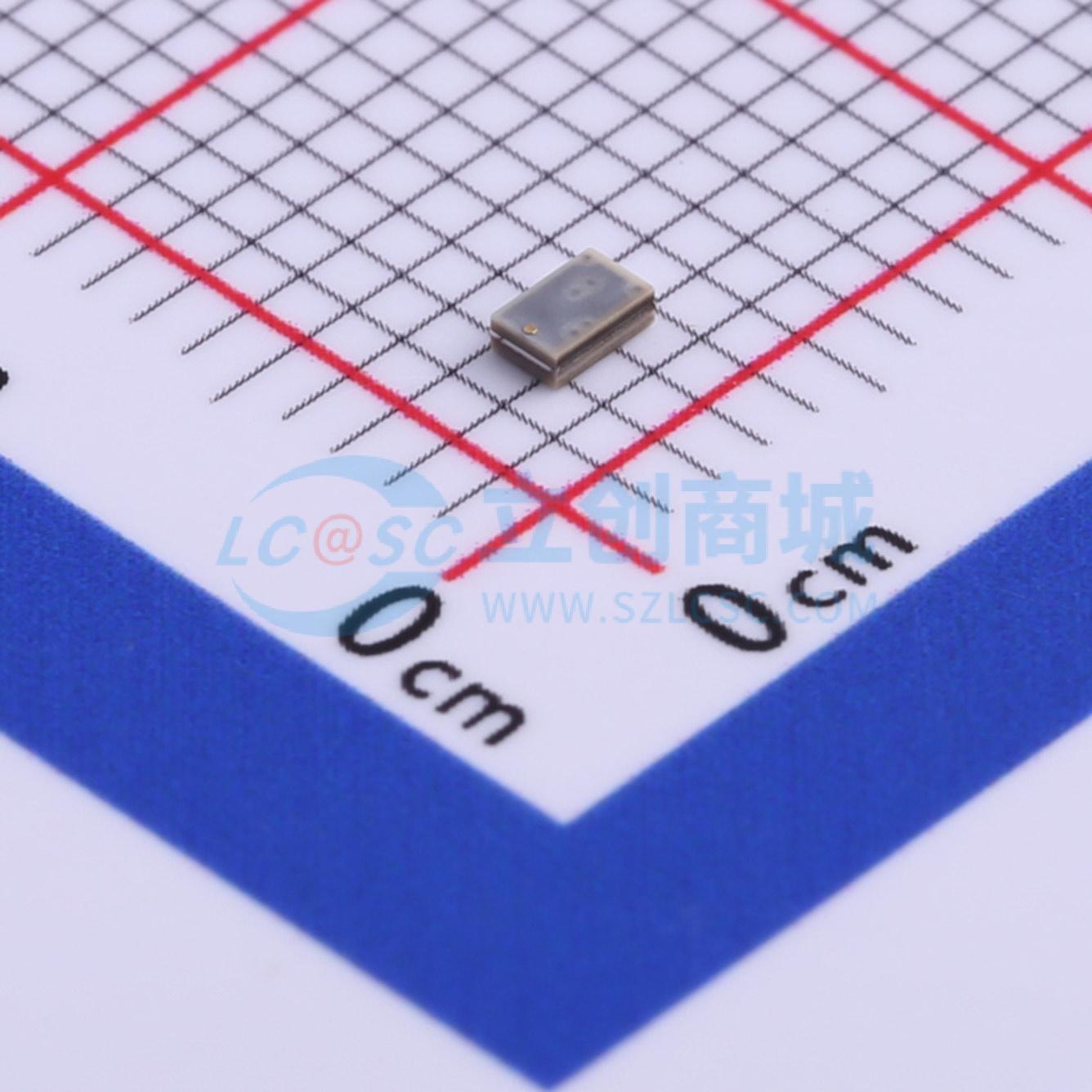

温馨提醒：图片仅供参考，商品以实物为准
BD2130J5050AHF
BD2130J5050AHF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2130J5050AHF 是一款低轮廓微型平衡到不平衡变压器，专为下一代设备的差分输入和输出位置设计。它适用于高容量制造，性能优于传统陶瓷和集中元件巴伦。BD2130J5050AHF 的不平衡端口阻抗为 50Ω，平衡端口阻抗为 50Ω，具有 180 度相位差。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD2130J5050AHF
- 商品编号
- C502741
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2.1GHz~3GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 共模抑制比(CMRR) | 35dB | |
| 插入损耗(最大值) | 0.9dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | 0.65dB | |
| 回波损耗(最小值) | 12dB | |
| 工作温度 | -55℃~+140℃ |
商品概述
BD2130J5050AHF是一款薄型超小型平衡 - 不平衡变压器，专为下一代无线芯片组的差分输入和输出位置而设计，采用易于使用的表面贴装封装，适用于802.11b + g + n标准。BD2130J5050AHF非常适合大规模生产，并且性能优于传统的陶瓷和集总元件巴伦。BD2130J5050AHF的不平衡端口阻抗为50Ω，平衡端口阻抗也为50Ω。这种转换功能使单端信号能够应用于现代半导体的差分端口。输出端口具有相等的幅度（-3dB）和180度的相位差。BD2130J5050AHF采用卷带包装，便于在大规模生产中进行拾放操作。
