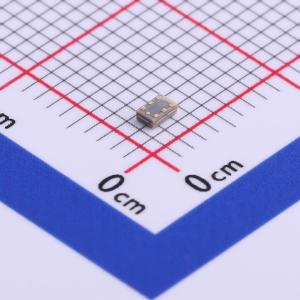

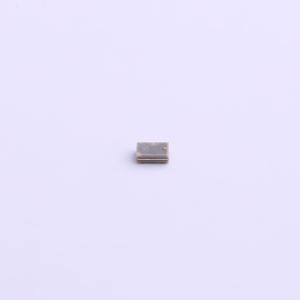

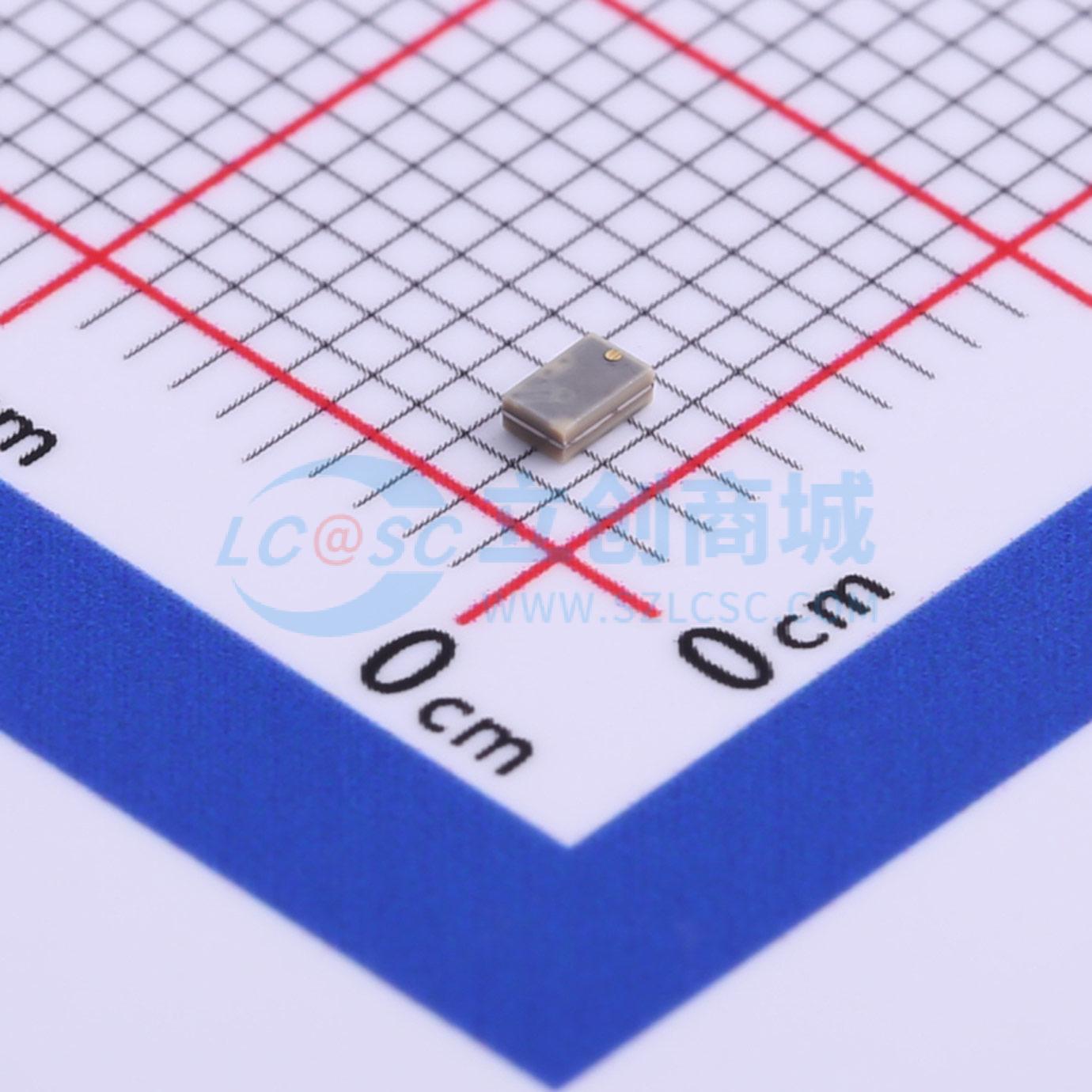

温馨提醒：图片仅供参考，商品以实物为准
BD2040J50100AHF
BD2040J50100AHF
- 描述
- BD2040J50100AHF 是一款低剖面的微型平衡到不平衡变压器，设计用于多个ISM频段的差分输入和输出位置。它适用于大批量制造，性能优于传统的陶瓷和集中元件巴伦。该巴伦具有50Ω的不平衡端口阻抗和100Ω的平衡端口阻抗，能够将单端信号应用于现代半导体的差分端口。输出端口具有等幅（-3dB）和180度相位差。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD2040J50100AHF
- 商品编号
- C502740
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2GHz~4GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 共模抑制比(CMRR) | 21.7dB | |
| 插入损耗(最大值) | 1.3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 10° | |
| 幅度差(最大值) | 1.48dB | |
| 回波损耗(最小值) | 13dB | |
| 工作温度 | -55℃~+105℃ |
商品特性
- 2000-4000 MHz
- 0.7毫米高度
- 50欧姆至2 x 50欧姆多ISM频段
- 低插入损耗
- 输入到输出直流隔离
- 表面贴装
- 非导电表面卷带和卷盘
- 符合RoHS标准
- 无卤素
应用领域
- 差分输入和输出位置 - 下一代无线芯片组
- 多个ISM频段
