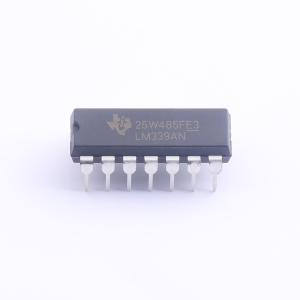

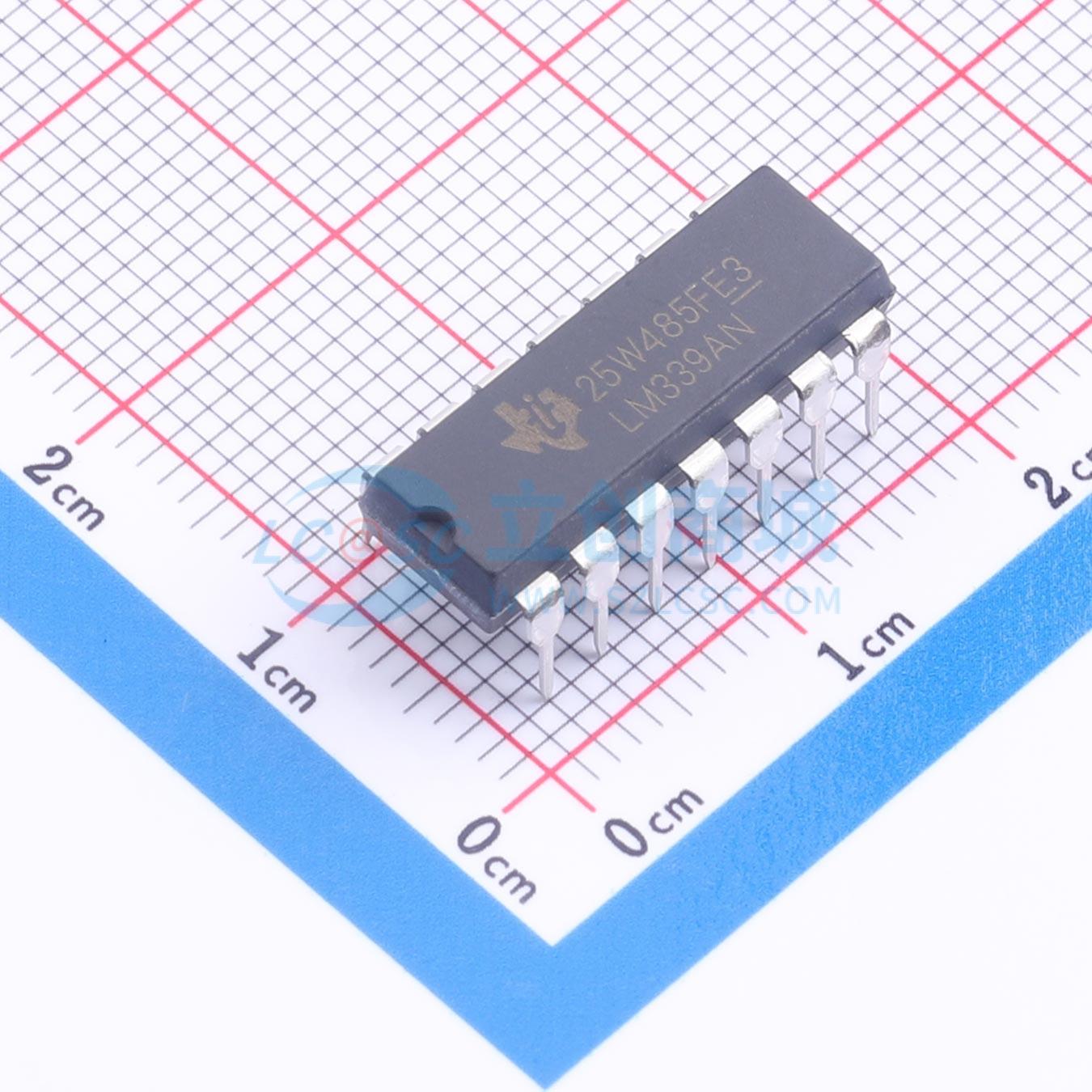

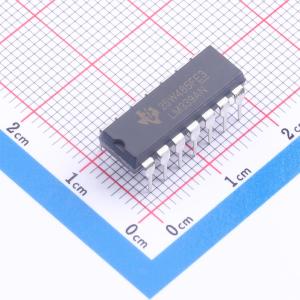

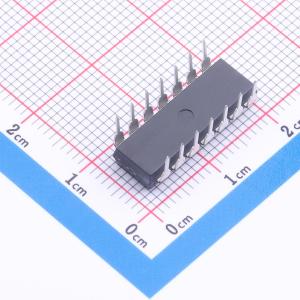

LM339AN/NOPB

低功耗、低失调电压四通道比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMx39-N系列由四个独立的精密电压比较器组成，四个比较器的失调电压最大低至2 mV。这些比较器专为在宽电压范围内使用单电源供电而设计。使用双电源供电也是可行的，且低电源电流消耗与电源电压的大小无关
品牌名称: TI(德州仪器)
商品型号: LM339AN/NOPB
商品编号: C48971963
商品封装: PDIP-14
包装方式: 管装
商品毛重: 0.99克(g)

商品参数

商品概述

LMx39-N系列包含四个独立的精密电压比较器，所有四个比较器的失调电压规格最大低至2 mV。该系列比较器专门设计为可在宽电压范围内由单电源供电工作，也可使用分离电源供电，且低电源电流消耗不受电源电压大小的影响。该比较器还具有一个独特特性:即使用单电源电压工作，输入共模电压范围也包含地电平。LMx39-N系列设计为可直接与TTL和CMOS接口。当使用正负双电源工作时，器件可直接与MOS逻辑接口，LM339的低功耗特性相对标准比较器具有明显优势。

商品特性

宽电源电压范围:LM139/139A系列为2 VDC 至 36 VDC 或 ±1 VDC 至 ±18 VDC；LM2901-N为2 VDC 至 36 VDC 或 ±1 VDC 至 ±18 VDC；LM3302-N为2 VDC 至 28 VDC 或 ±1 VDC 至 ±14 VDC
极低电源电流消耗（0.8 mA），电流消耗与电源电压无关
输入偏置电流为25 nA
输入失调电流为±5 nA
失调电压为±3 mV
输入共模电压范围包含地电平
差分输入电压范围等于电源电压
在4 mA电流下输出饱和电压为250 mV
输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容
高精度比较器
降低VOS随温度的漂移
无需双电源供电
允许在地电平附近进行检测
兼容所有形式的逻辑
功耗适合电池供电工作

应用领域

限幅比较器
简单模数转换器（ADC）
脉冲、方波和延时发生器
宽范围压控振荡器（VCO）
MOS时钟定时器
多谐振荡器
高压数字逻辑门

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	输出类型	开集
	静态电流(Iq)	800uA
	工作温度	0℃~+70℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~36V
	双电源(Vee ~ Vcc)	1V~18V；-18V~-1V
	输入失调电流(Ios)	5nA
	响应时间(tr)	1.3us
	功能特性	-
