温馨提醒：图片仅供参考，商品以实物为准

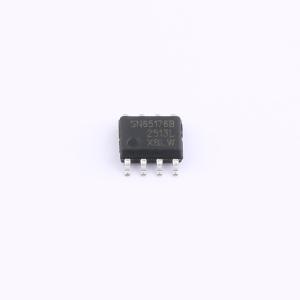

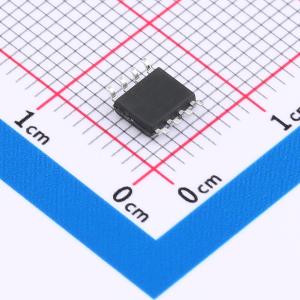

SN65176BDR(XBLW)
多点RS-485/RS-422
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65176BDR芯片是一款专为工业通信设计的差分线路收发器芯片，适用于RS-485/RS-422通信接口。在工业生产中，它能有效增强信号传输的抗干扰能力，提高通信稳定性.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN65176BDR(XBLW)
- 商品编号
- C48971048
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | - | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 55mA | |
| 通讯模式 | - | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断 |
商品概述
SN75176B/SN65176B是一款高速差分三态总线/线路收发器，旨在满足扩展共模范围为-7V至+12V的EIA标准RS-485的要求，适用于多点数据传输。此外，它与RS-422兼容。驱动器和接收器输出具有三态能力，在整个-7V至+12V的共模范围内，驱动器输出均具备此特性。由总线争用或故障情况导致的器件内部功耗过大会由热关断电路处理，该电路会强制驱动器输出进入高阻态。直流规格在0°C至70°C的温度范围和4.75V至5.25V的电源电压范围内得到保证。
商品特性
- 符合用于多点总线传输的EIA标准RS-485，并与RS-422兼容
- 提供小外形（SOIC）封装选项，以最小化电路板空间占用
- 22 ns的驱动器传播延迟
- 单+5V电源供电
- -7V至+12V的总线共模范围，允许总线上的设备之间存在±7V的地电位差
- 热关断保护
- 在整个共模范围内，驱动器处于三态或断电时对总线呈现高阻抗，允许总线上未使用的设备断电
- 驱动器输出和接收器输入的组合阻抗小于一个RS-485单位负载，允许总线上最多连接32个收发器
- 70mV的典型接收器迟滞
