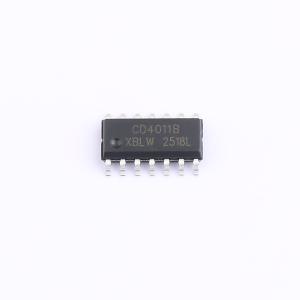

CD4011BDTR(XBLW)
四 2 输入与非门芯片，常用于搭建逻辑电路，完成信号编码与处理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4011是一款常用的四2输入与非门芯片，在工业生产中，它常被用于构建复杂的逻辑电路，实现信号编码与处理功能。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4011BDTR(XBLW)
- 商品编号
- C48971051
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26948克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 10nA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 4V | |
| 输出高电平(VOH) | 15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4011是一款四路2输入与非门，其输出经过完全缓冲，具备最高的抗噪能力和对输出阻抗的模式不敏感性。该器件在3V~15V（相对于VSS，通常为地）的推荐VDD电源电压范围内工作。未使用的输入必须连接至VDD、VSS或另一个输入。提供DIP-14、SOP-14和TSSOP-14封装。
商品特性
- 宽电源电压范围：3V~15V
- 全静态操作
- 提供5V、10V和15V参数额定值
- 标准化的对称输出特性
- 输入和输出均具有静电防护
- 工作温度范围：-40℃ ~ +105℃
- 封装信息：DIP14、SOP14、TSSOP14
