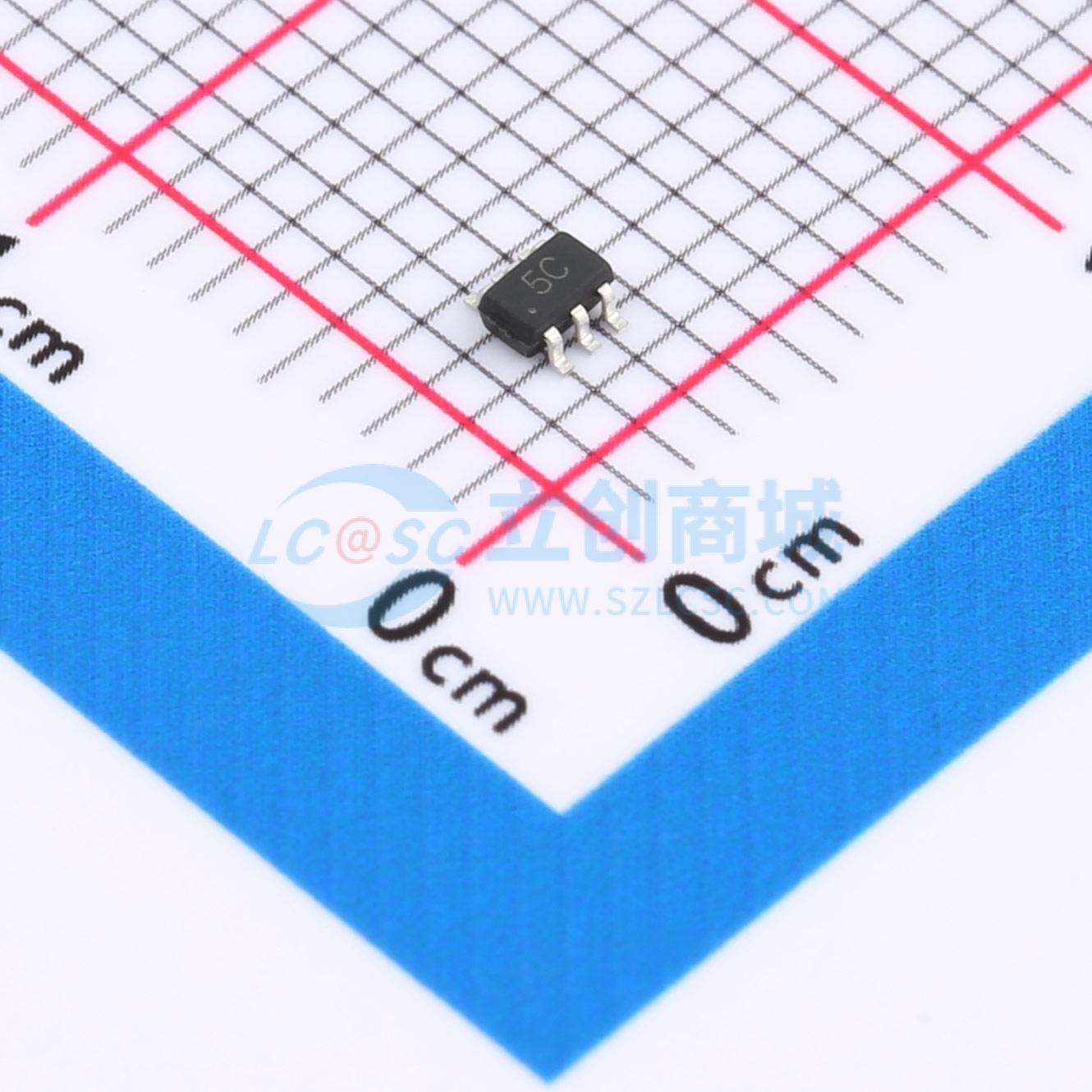

温馨提醒：图片仅供参考，商品以实物为准
SMF05C
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该浪涌保护阵列设计用于需要瞬态电压保护能力的应用。它适用于过瞬态电压和静电放电敏感设备，如计算机、打印机、汽车电子、网络通信等应用。该器件采用单片共阳极设计，可在单个SOT363封装中保护五条独立线路。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SMF05C
- 商品编号
- C48971163
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.033733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
这款5线浪涌保护阵列专为需要瞬态电压保护能力的应用而设计，适用于计算机、打印机、汽车电子、网络通信及其他应用中对过压瞬变和静电放电敏感的电子设备。该器件采用单片共阳极设计，在单个SOT363封装内为五条独立线路提供保护。
商品特性
- 工作电压 5V
- 低反向钳位电压
- 低漏电流：nA级
- IEC 61000-4-2 (静电放电 空气放电)：±20kV
- IEC 61000-4-2 (静电放电 接触放电)：±15kV
- IEC 61000-4-5 (雷击 8/20μs)：5A
应用领域
- 手持便携式设备
- 网络与电信设备
- 笔记本电脑、台式机、服务器
- 汽车电子
- 串行与并行端口
