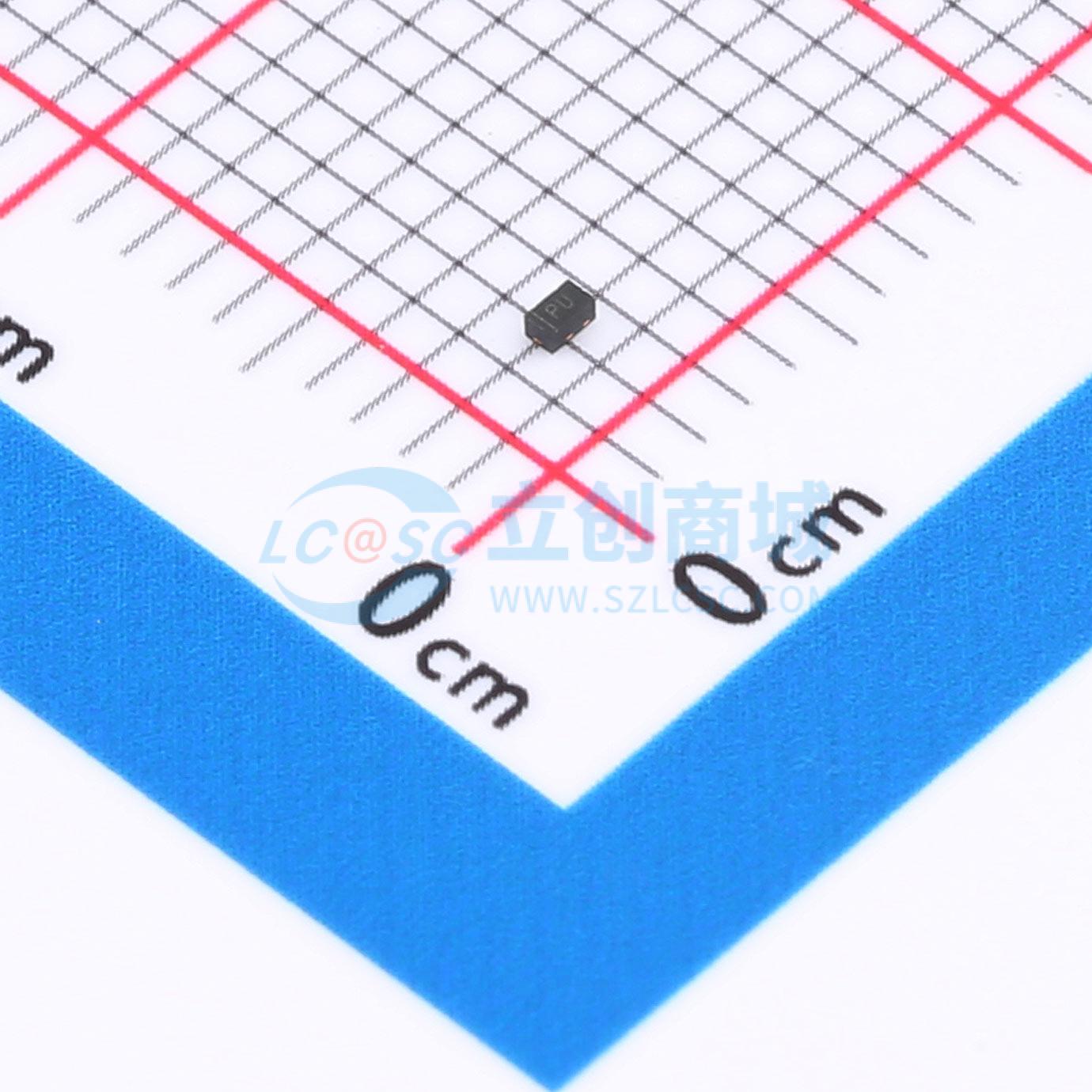

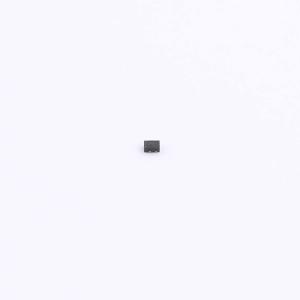

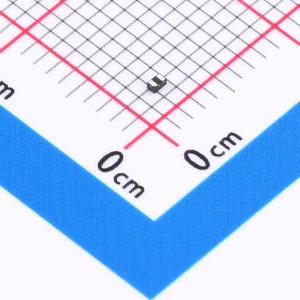

温馨提醒：图片仅供参考，商品以实物为准
SLESD8Z5.0
单向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单向TVS二极管，采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。符合IEC 61000-4-2（ESD）标准，空气放电±30kV，接触放电±30kV。采用超小1.0×0.6×0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护使其成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD8Z5.0
- 商品编号
- C48971168
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 112W@8/20us | |
| 击穿电压(VBR) | 6.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
SLESD8Z5.0是一款单向瞬态电压抑制二极管，采用先进的单片硅技术，提供快速响应时间和低静电放电钳位电压，使其成为保护电压敏感数据线和电源线的理想解决方案。该器件符合IEC 61000-4-2静电放电标准，空气放电和接触放电等级均为±30kV。它采用超小型1.0×0.6×0.5mm无引线DFN封装。其小巧尺寸和高等级静电放电浪涌保护能力，使其成为保护手机、数码相机、音频播放器及许多其他便携式应用的理想选择。
商品特性
- 符合以下标准：IEC 61000-4-2静电放电抗扰度测试（空气放电：±30kV，接触放电：±30kV）以及IEC 61000-4-5雷击测试8A（8/20μs波形）
- 低钳位电压
- 超小封装：1.0×0.6×0.5mm
- 符合RoHS标准
应用领域
- 手持便携式应用
- 移动设备的Vbat引脚保护
- 电池保护
- 电源线保护
- 移动电话
- 便携式电子产品
