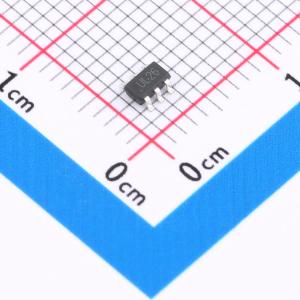

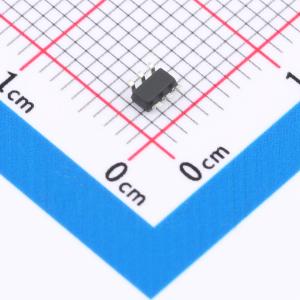

温馨提醒：图片仅供参考，商品以实物为准
USBLC6-2SC6
ESD 5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是用于高速接口静电放电保护的单片专用设备，适用于USB 2.0、以太网链路和视频线路等。极低的线路电容可确保高水平的信号完整性，同时保护敏感芯片免受最严格的静电放电冲击。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- USBLC6-2SC6
- 商品编号
- C48971164
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 78W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；1pF |
商品概述
USBLC6-2SC6是一款专用单片器件，用于高速接口的静电放电保护，例如USB 2.0、以太网链路和视频线路。其极低的线路电容确保高水平的信号完整性，同时不妥协于保护敏感芯片免受最严格表征的静电放电冲击。
商品特性
- 为2个高速输入/输出通道提供静电放电保护
- 为每个通道提供符合IEC 61000-4-2标准的静电放电保护，空气放电 ± 30kV，接触放电 ± 30kV
- 低工作电压：5.0 V
- 低电容：0.8 pF（输入/输出至地）
- 低钳位电压
- 响应时间典型值 < 1 ns
- 采用具有内部等效瞬态电压抑制二极管阵列的浪涌额定二极管
- 小型封装节省电路板空间
- 符合RoHS标准
应用领域
- 视频图形卡
- 以太网
- 笔记本电脑与个人电脑
- 便携式电子产品
- SIM卡端口
