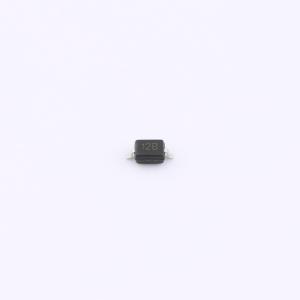

温馨提醒：图片仅供参考，商品以实物为准
SD12CD
双向ESD 12V截止 峰值浪涌电流：11A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些浪涌保护二极管专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备和其他应用。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SD12CD
- 商品编号
- C48971167
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 15.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
这些浪涌保护二极管专为需要瞬态过压保护能力的应用而设计，适用于计算机、打印机、商用机器、通信系统、医疗设备及其他对电压和静电放电敏感的设备和应用场景。这些器件是电路板空间受限情况下的理想选择。
商品特性
- 单线双向静电放电保护
- 反向截止电压：最大12.0V
- 低电容：典型值10 pF
- 低漏电流：纳安级
- 响应时间典型值 < 1 ns
- 静电放电保护能力：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS指令
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机及服务器
