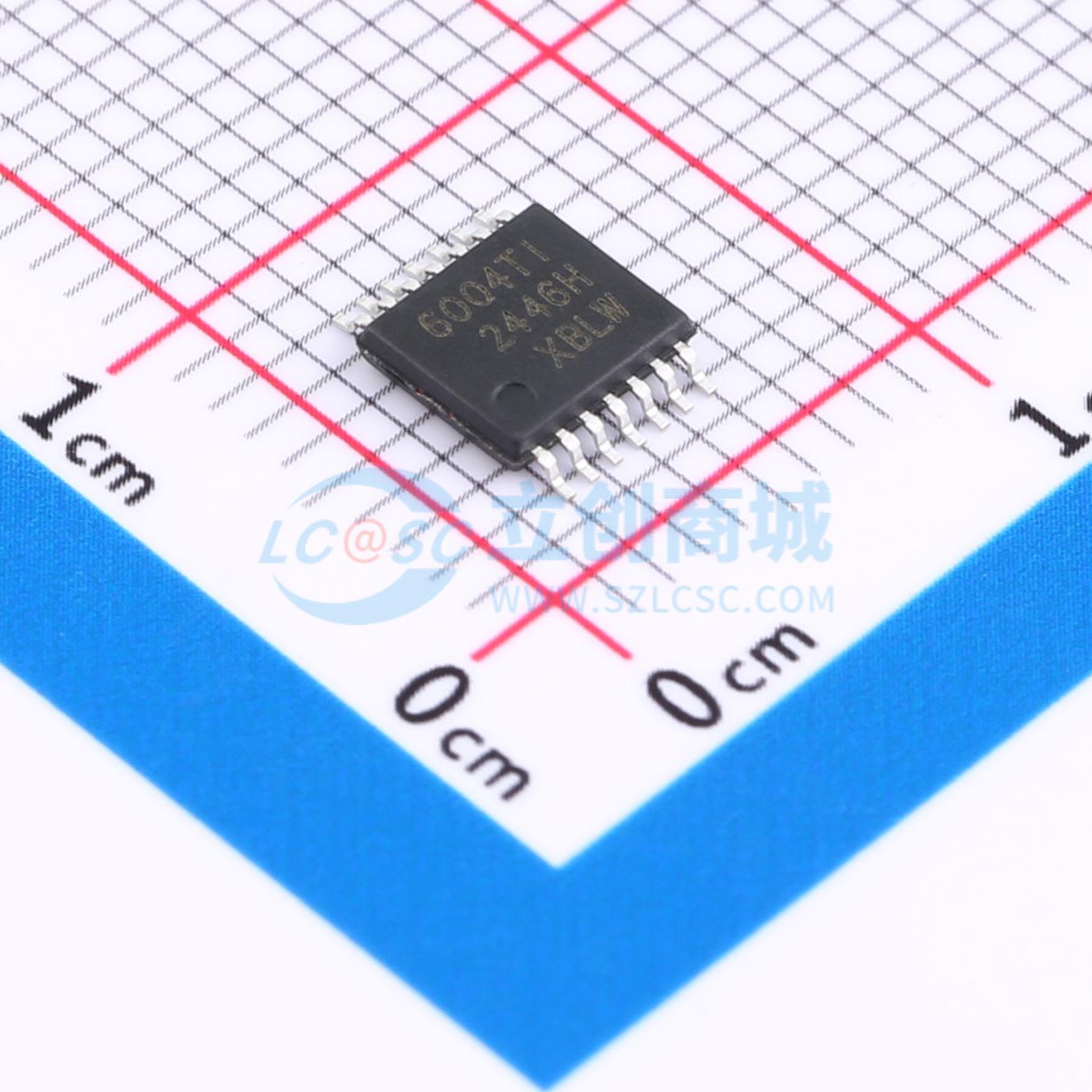

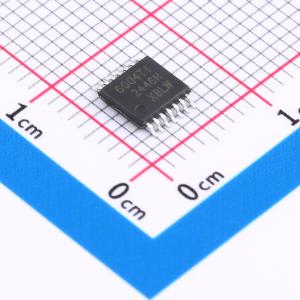

MCP6004T-I/ST(XBLW)
1 MHz 低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBLW MCP6004（四通道）是精密型低偏置、高频响应和微功耗运算放大器。它们具有1MHz的出色带宽.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MCP6004T-I/ST(XBLW)
- 商品编号
- C48971054
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-900mV；900mV~3V | |
| 功能特性 | 内置补偿 |
商品概述
XBLW MCP6001（单路）、XBLW MCP6002（双路）和XBLW MCP6004（四路）是通用型、低失调、高频响、微功耗运算放大器。该系列放大器具有1MHz的出色带宽、0.8V/μs的压摆率，以及在5V电源下每路放大器仅80μA的静态电流，可设计应用于广泛的应用领域。XBLW MCP6001/6002/6004运算放大器专为在低电压、低功耗系统中提供最优性能而设计。其输入共模电压范围包含地电平，最大输入失调电压为4.5mV。这些器件能够驱动重负载并提供轨到轨输出摆幅。XBLW MCP6001/6002/6004系列支持+1.8V至+6.0V的单电源或双电源供电。
商品特性
- 通用型1MHz放大器，低成本
- 高压摆率：0.8V/μs
- 低失调电压：最大4.5mV
- 低功耗：每放大器静态电流80μA
- 2V阶跃信号下，建立至0.1%的时间：4.2~μs
- 单位增益稳定
- 轨到轨输入与输出
- 输入电压范围（5V电源下）：-0.1V至+5.1V
- 工作电源电压：+1.8V至+6V
- 工作温度范围：-40°C至+125°C
- ESD等级：HBM-4kV，CDM-2kV
应用领域
- 有源滤波器
- 音频输出
- 传感器接口
- 医疗仪器
- 电池供电仪器
- 烟雾/气体/环境传感器
- 电池与电源控制
- 便携式设备与移动设备
