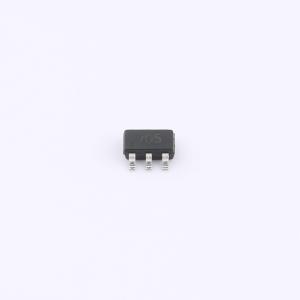

SRV05-4-SL
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电容负载敏感的I/O线路，如USB 2.0、以太网、数字视频接口（DVI）等，免受静电放电（ESD）损坏。它包含四对超低电容轨到轨ESD保护二极管和一个齐纳二极管，可为信号和电源组件提供高达15kV接触放电的ESD电压保护。由于轨到轨二极管连接到齐纳二极管，保护与电源电压无关。该器件采用小型6引脚SOT23-6L表面贴装器件（SMD）塑料封装。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SRV05-4-SL
- 商品编号
- C48971105
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.041367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；17V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
SRV05-4-SL旨在保护对容性负载敏感的高速I/O线路，例如USB 2.0、以太网、数字视频接口(DVI)等，使其免受静电放电(ESD)造成的损害。它集成了四对超低电容轨到轨ESD保护二极管，外加一个齐纳二极管，可为信号和电源组件提供高达15kV接触放电的ESD电压保护。由于轨到轨二极管连接到齐纳二极管，其保护功能与电源电压无关。该器件采用小型6引脚SOT23-6L表面贴装器件(SMD)塑料封装。
商品特性
- 为4个高速I/O通道提供ESD保护
- 每个通道提供符合IEC 61000-4-2 (ESD) ±20kV (空气放电)、±15kV (接触放电) 以及IEC 61000-4-5 (雷击) (8/20μs) 4.0A (I/O-GND)、17.0A (VDD-GND) 标准的ESD保护
- 低工作电压：5.0 V
- 低电容：0.6 pF (I/O-GND)
- 低钳位电压
- 典型响应时间 <1 ns
- 采用具有内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 符合RoHS规范
应用领域
- USB 2.0
- 10/100/1000以太网
- 数字视频接口(DVI)
- 笔记本与个人电脑
- 显示器与平板显示器
