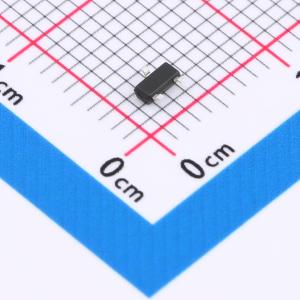

温馨提醒：图片仅供参考，商品以实物为准
SM712D
TVS 7V 12V截止 峰值浪涌电流：18A@8/20us 15A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护具有不对称工作电压（-7V至12V）的RS-485应用免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌的损坏。能够吸收高于IEC 61000-4-2国际标准规定的最大水平的重复ESD冲击，而性能不会下降，并能以非常低的钳位电压安全地耗散高达15A的8/20μs感应浪涌电流（IEC-61000-4-5第2版）。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SM712D
- 商品编号
- C48971109
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 20V；14V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us；15A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us；300W@8/20us | |
| 击穿电压(VBR) | 9.5V；16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 27pF |
商品概述
SM712D TVS二极管阵列旨在保护具有不对称工作电压（-7V至12V）的RS-485应用免受静电放电、电快速瞬变和雷电感应浪涌造成的损坏。该器件能够吸收高于IEC 61000-4-2国际标准规定最大水平的重复性ESD冲击而性能不下降，并能以极低的钳位电压安全耗散高达15A的8/20μs感应浪涌电流。
商品特性
- 符合IEC 61000-4-2（ESD）瞬态保护：±30kV（空气放电），±30kV（接触放电）
- 符合IEC 61000-4-5（雷电）瞬态保护：12V TVS对应15A（tp = 8/20μs），7V TVS对应18A（tp = 8/20μs）
- 峰值脉冲功率（tp = 8/20μs）：300W
- 保护两条+12V至-7V线路
- 低钳位电压
- 采用固态硅雪崩技术
- 符合RoHS标准且无铅
应用领域
- RS-485收发器
- 安全系统
- 自动取款机
- 照明控制
- 通信设备
