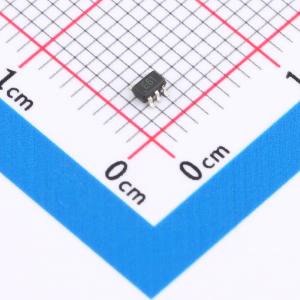

温馨提醒：图片仅供参考，商品以实物为准
SMF05-B
单向ESD 5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护对电压敏感的电子元件免受ESD和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供一流的保护。小尺寸、低电容和高水平的ESD保护使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。旨在取代手机、笔记本电脑、PAD、STB、LCD电视等消费设备应用中的多层压敏电阻（MLV）。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SMF05-B
- 商品编号
- C48971162
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.031867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
该产品旨在保护电压敏感型电子元件免受静电放电及其他瞬态事件的损害。其卓越的箝位能力、低泄漏电流、低电容以及快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护。该器件结合了小尺寸、低电容和高等级静电放电保护能力，使其成为诸如高清多媒体接口、显示端口和移动显示数字接口等应用的灵活解决方案。它设计用于替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费电子设备应用中的多层压敏电阻。
商品特性
- 提供4条线路的单向静电放电保护
- 符合IEC 61000-4-2标准第4级静电放电保护
- 低反向关断电压：5V
- 低反向箝位电压
- 低泄漏电流
- 快速响应时间
- 小型封装节省电路板空间
- 符合RoHS标准
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 便携式电子产品
- 其他电子设备通信系统
