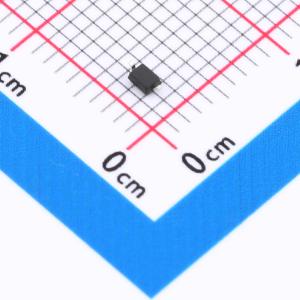

温馨提醒：图片仅供参考，商品以实物为准
PESD1LIN-SL
ESD 15V 24V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用非常小的SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装，旨在保护一条汽车本地互联网络 (LIN) 总线线路免受静电放电 (ESD) 和其他瞬态影响造成的损坏。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- PESD1LIN-SL
- 商品编号
- C48971108
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V；24V | |
| 钳位电压 | 45V；25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 188W@8/20us | |
| 击穿电压(VBR) | 18.5V；28.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
该器件采用超小型SOD323（SC-76）表面贴装塑料封装，旨在保护一条汽车本地互连网络总线线路免受静电放电及其他瞬态事件的损害。
商品特性
- 为一条汽车LIN总线线路提供ESD保护
- 非对称二极管配置确保针对LIN电子控制单元的电磁干扰提供优化保护
- 最大峰值脉冲功率：PPP = 188 W @ tp = 8/20 us
- 低钳位电压：VCL = 25 V @ IPP = 5 A
- 超低漏电流：IRM < 10 nA
- ESD保护能力高达23 kV
- 符合IEC 61000-4-2标准第4级（ESD）
- 符合IEC 61000-4-5标准（浪涌）；IPP = 5 A @ tp = 8/20 us
应用领域
- LIN总线保护
- 汽车应用
