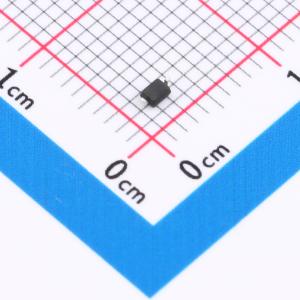

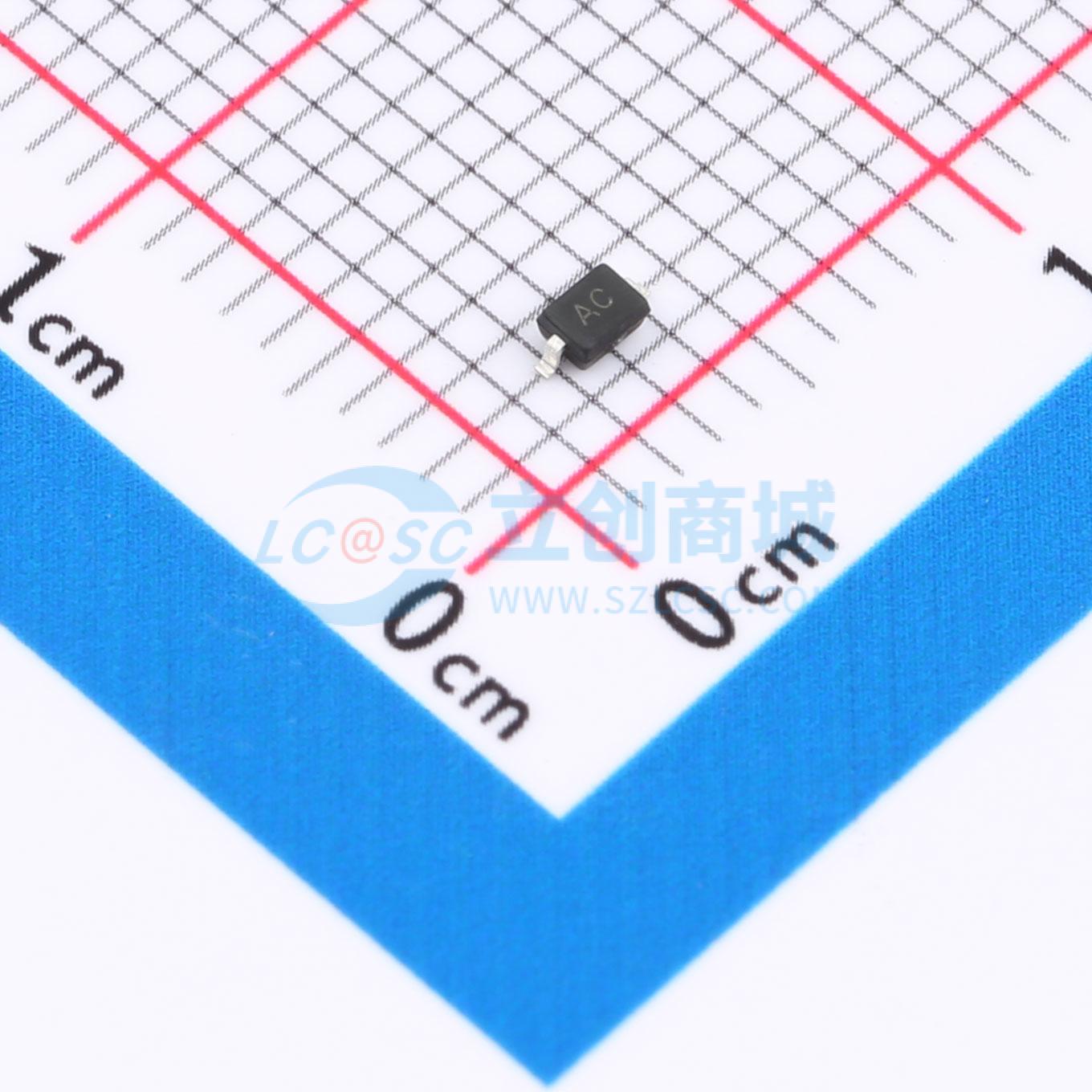

温馨提醒：图片仅供参考，商品以实物为准
GBLC05C-SL
双向TVS 5V截止 峰值浪涌电流：18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护对电压敏感的高速数据线的理想解决方案。具有低电容，典型值为1.0pF，符合IEC61000-4-2（ESD）标准，空气放电±30kV，接触放电±30kV。采用无铅SOD-323封装。小尺寸、低电容和高ESD浪涌保护特性使其成为保护手机、无线系统和通信设备的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- GBLC05C-SL
- 商品编号
- C48971106
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0319克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16.5V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
GBLC05C-SL 是一款 5V 双向 TVS 二极管，采用领先的单片硅技术，提供快速响应时间和低 ESD 钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。该器件具有低电容，典型值为 1.0pF，并符合 IEC61000-4-2 (ESD) 标准，空气放电和接触放电均为 ±30kV。它采用无铅 SOD-323 封装。其小尺寸、低电容和高 ESD 浪涌保护能力，使其成为保护手机、无线系统和通信设备的理想选择。
商品特性
- 超低电容：0.6 pF（典型值）
- 300W 峰值脉冲功率 (8/20μS)
- 工作电压：5V
- 低漏电流：nA 级
- 符合以下标准：--IEC 61000-4-2 (ESD) 抗扰度测试 空气放电：±30kV 接触放电：±30kV --IEC61000-4-5 (雷击) 18A (8/20μS) --IEC61000-4-4 (EFT) 80A (5/50nS)
- 符合 RoHS 标准
应用领域
- 高速数据线
- 智能手机
- USB 端口
- 无线系统
- 以太网 10/100/1000 Base T
