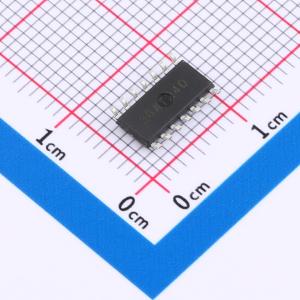

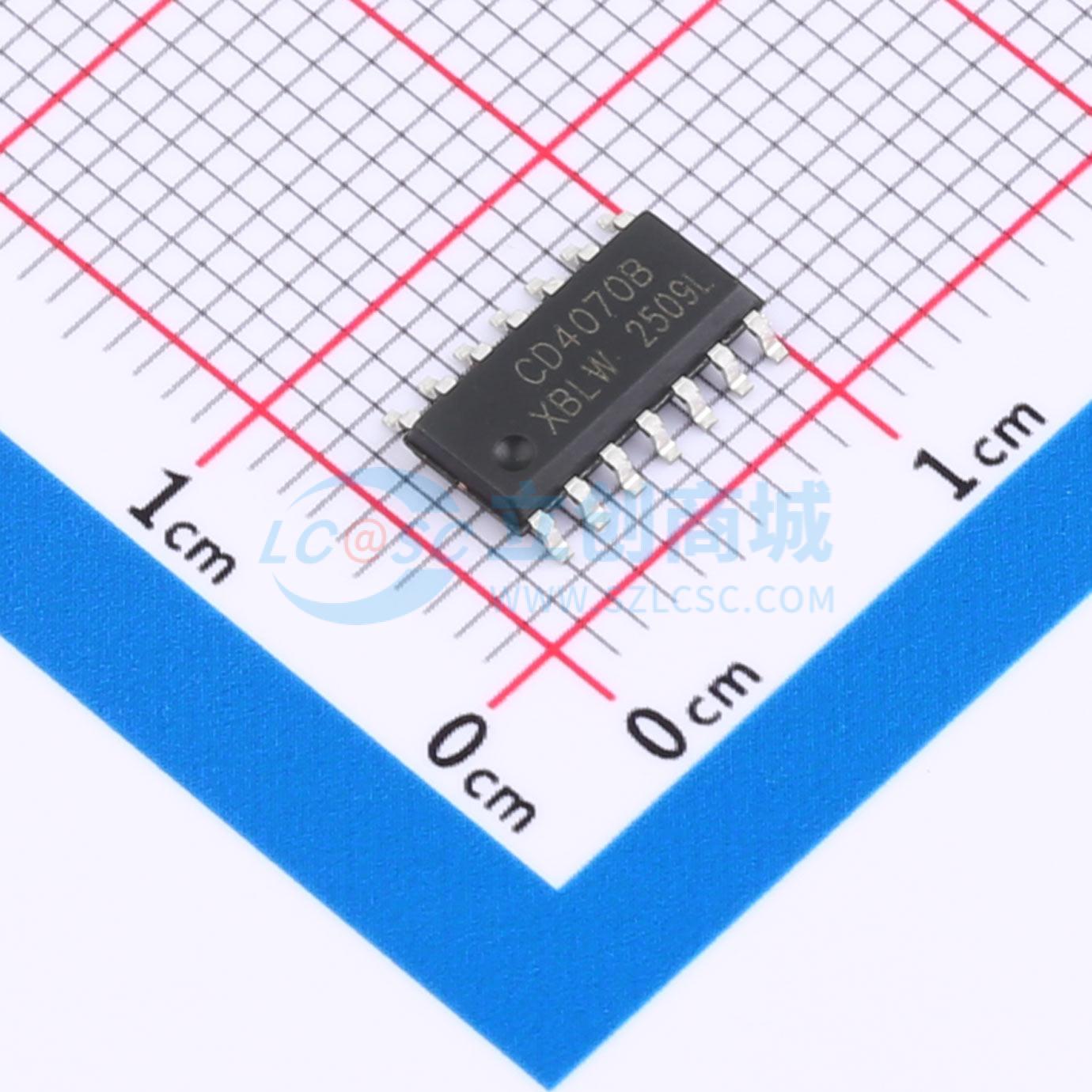

温馨提醒：图片仅供参考，商品以实物为准
CD4070BDTR(XBLW)
四路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4070包含4个独立的2输入异或门，所有输出端均带有缓冲器，可提升抗干扰能力并降低输出阻抗要求.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4070BDTR(XBLW)
- 商品编号
- C48971050
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26624克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 4V | |
| 输出高电平(VOH) | 15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4070是一款四路2输入异或门。其输出经过完全缓冲，具备最高的抗噪性，且对输出阻抗的模式不敏感。该器件在建议的VDD电源电压范围3V至15V（相对于VSS，通常为地）内工作。未使用的输入必须连接到VDD、VSS或另一个输入。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态操作
- 提供5V、10V和15V参数评级
- 标准化的对称输出特性
- 工作温度范围：-40℃至+125℃
- 封装信息：DIP14/SOP14/TSSOP14
应用领域
- 逻辑比较器
- 加法器/减法器
- 奇偶发生器和校验器
