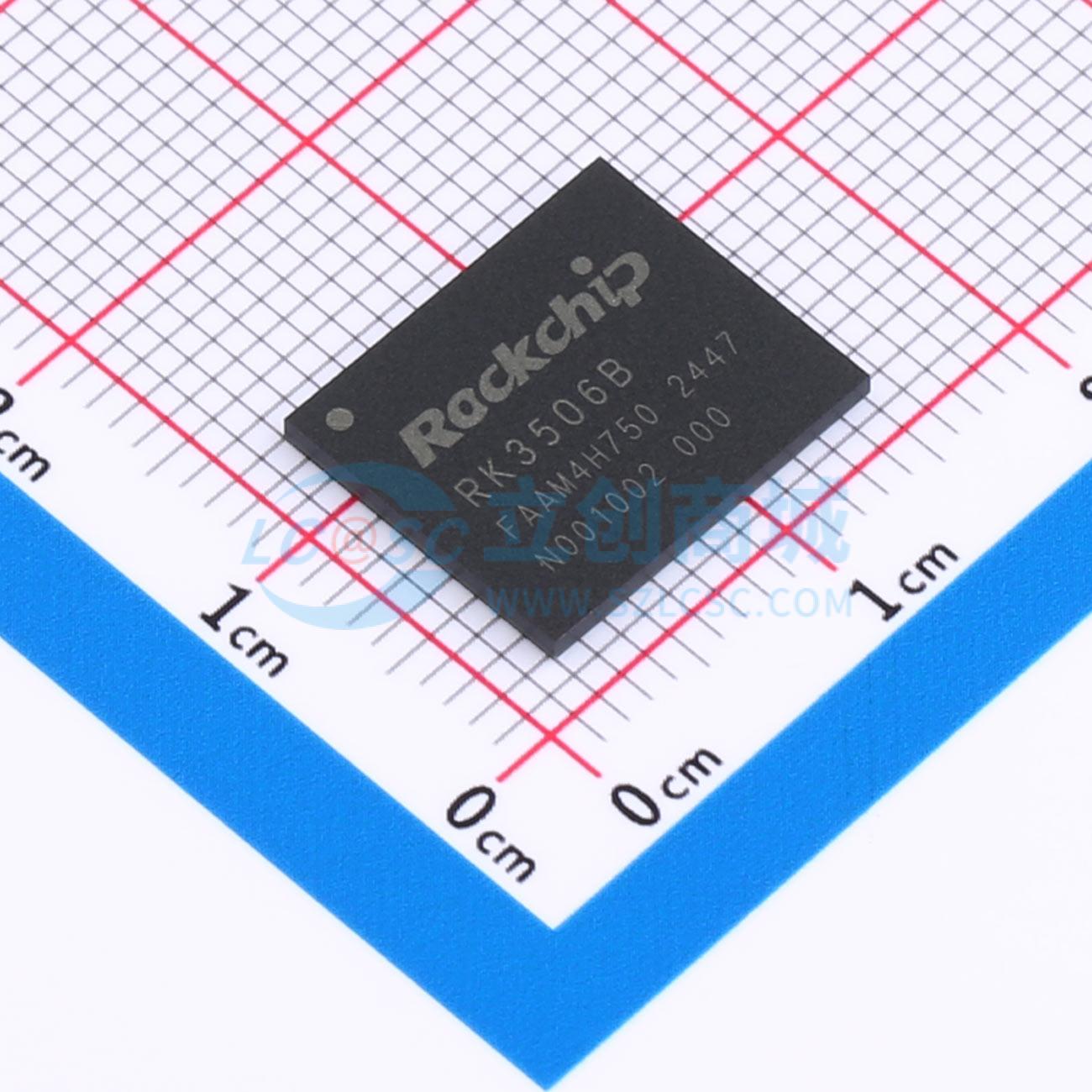

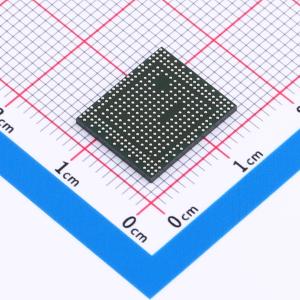

温馨提醒：图片仅供参考，商品以实物为准
RK3506B
RK3506B
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能三核Cortex-A7应用处理器，适用于智能语音交互、音频输入/输出处理、图像输出处理等数字多媒体应用。嵌入式2D硬件引擎和显示输出引擎，可最大限度减少CPU开销，满足图像显示要求。嵌入式丰富的外设接口，如SAI、PDM、SPDIF、音频DSM、音频ADC、USB2 OTG、RMII、CAN等，可满足不同应用开发，降低硬件开发复杂度和成本。具有高性能外部内存接口（DDR2/DDR3/DDR3L），能够维持高要求的内存带宽。 建议使用前先进行烘烤
- 品牌名称
- Rockchip(瑞芯微)
- 商品型号
- RK3506B
- 商品编号
- C48642328
- 商品封装
- FBGA-333L
- 包装方式
- 托盘
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A7 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | - | |
| 程序存储器类型 | ROMless | |
| RAM容量 | 48KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | - | |
| ADC(位数) | 10bit；24bit | |
| DAC(位数) | 16bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；红外遥控；可编程看门狗 |
商品概述
RK3506B是一款高性能三核Cortex-A7应用处理器，专为智能语音交互、音频输入/输出处理、图像输出处理及其他数字多媒体应用而设计。它集成了2D硬件引擎和显示输出引擎，以最小化CPU开销，满足图像显示需求。该处理器嵌入了丰富的外设接口，如SAI、PDM、SPDIF、Audio DSM、Audio ADC、USB2 OTG、RMII、CAN等，可满足不同的应用开发需求，降低硬件开发复杂性和成本。RK3506B具备高性能外部存储器接口（DDR2/DDR3/DDR3L），能够满足苛刻的存储带宽要求。
商品特性
- 三核ARM Cortex-A7 CPU
- ARM架构v7-A指令集
- 支持ARM Neon高级SIMD（单指令多数据），用于加速媒体和信号处理计算
- 包含VFPv4-D32硬件，支持单精度和双精度运算
- 集成16KB L1指令缓存，16KB L1数据缓存
- 128KB统一系统L2缓存
- 支持TrustZone技术
- 一个独立电压域，支持DVFS
- BootROM
- 系统SRAM
