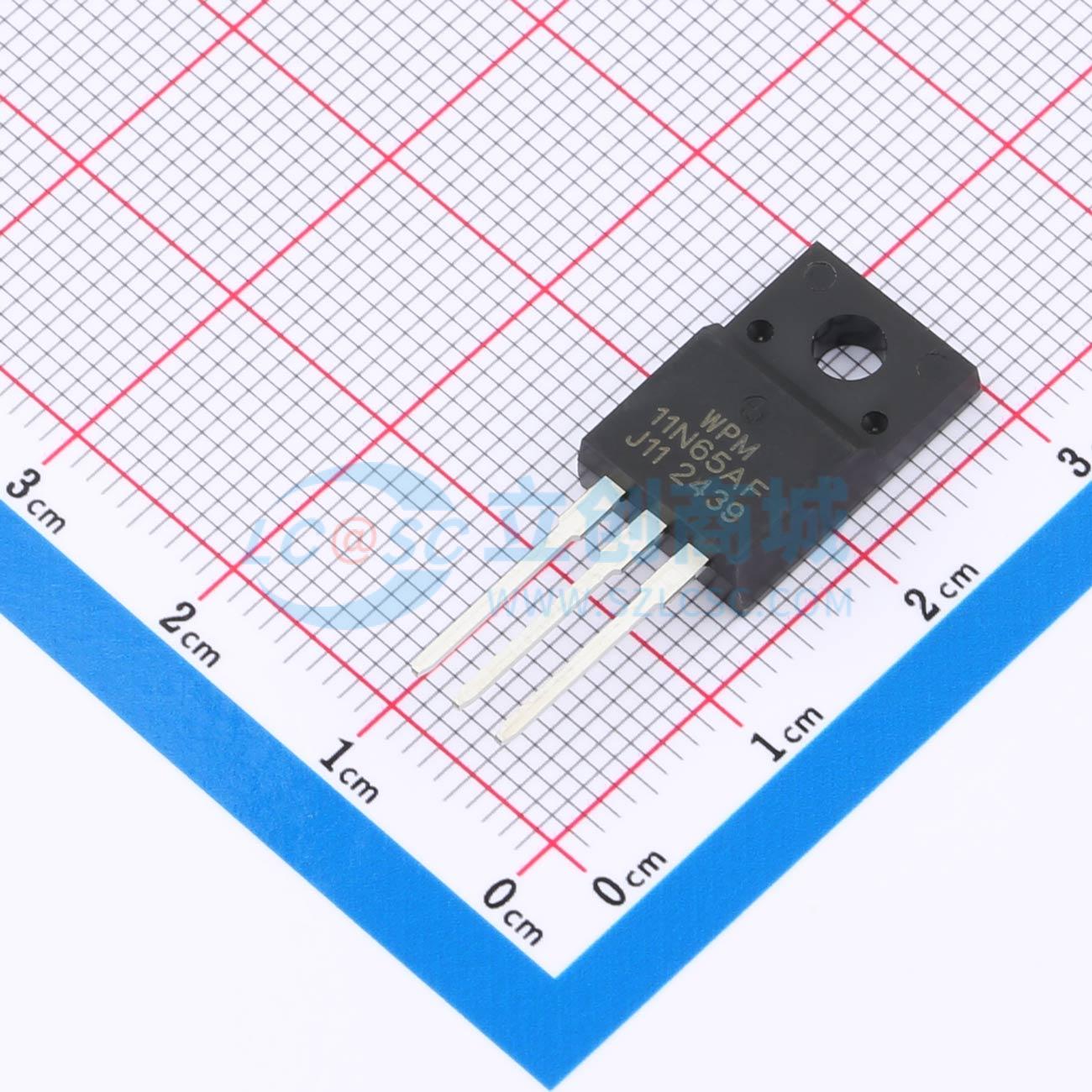

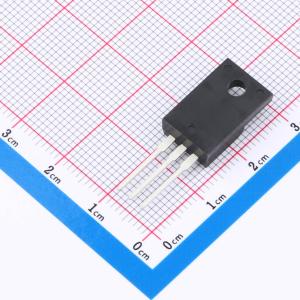

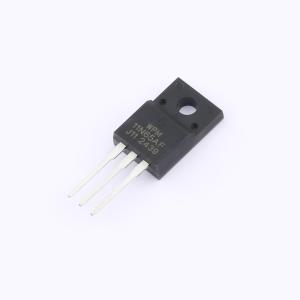

温馨提醒：图片仅供参考，商品以实物为准
WTM11N65AF
650V N沟道超结MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道 漏源电压(Vdss): 650V 连续漏极电流(Id): 11A 功率(Pd): 78W 导通电阻(RDS(Pd)@Vgs,Id): 380mΩ@10V,3.4A 阈值电压(Vgs(th)@Id):2V@370uA
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WTM11N65AF
- 商品编号
- C48642346
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.812克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 380mΩ@10V | |
| 耗散功率(Pd) | 78W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.6nC@10V | |
| 输入电容(Ciss) | 990pF | |
| 反向传输电容(Crss) | 2.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 40pF |
商品特性
- 极低的品质因数 (RDS(on) x Qg)
- 极低的开关损耗
- 出色的稳定性和一致性
- 100% 雪崩测试
- 内置 ESD 二极管
应用领域
- 开关模式电源 (SMPS)
- 不间断电源 (UPS)
- 功率因数校正 (PFC)
- 电视电源和 LED 照明电源
