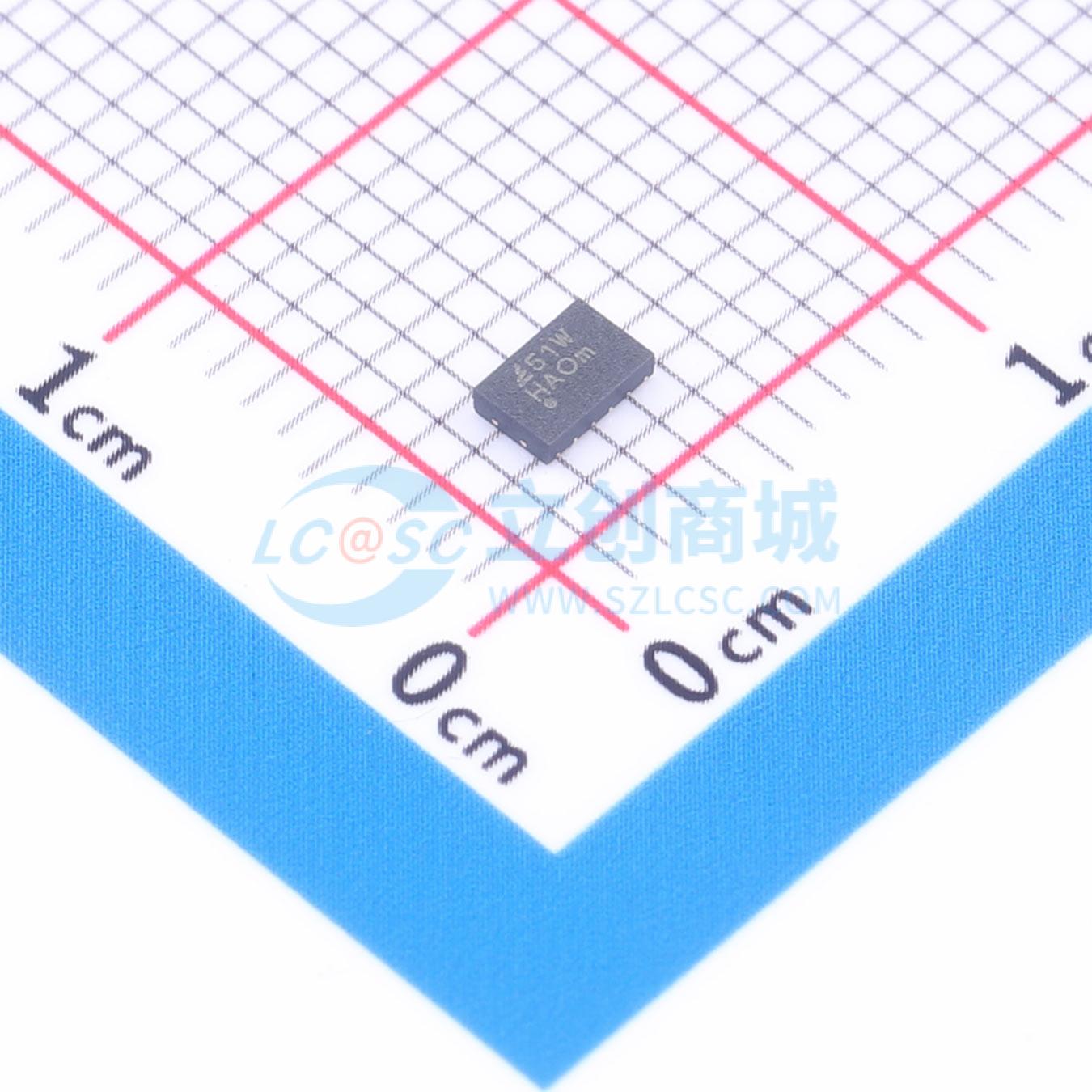

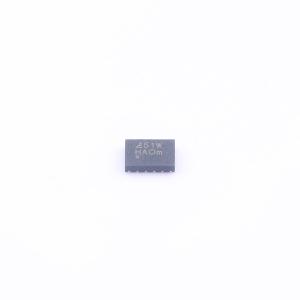

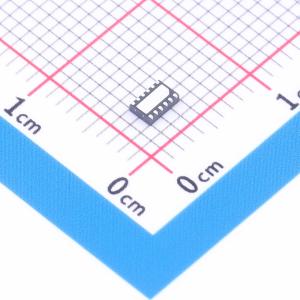

TPQ50551WQ-DFTR-S

升压型 3V~45V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPQ50551WQ-DFTR-S
商品编号: C48618274
商品封装: DFN-12(2x3)
包装方式: 编带
商品毛重: 0.466克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	540uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	频率同步；逐波限流；可调软启动；工作状态指示；打嗝限流

商品概述

TPQ5055xQ系列（包括TPQ5055Q、TPQ50551Q、TPQ50551WQ、TPQ50552Q和TPQ50553Q）是一款宽输入范围的非同步升压控制器，采用峰值电流模式控制。该器件可用于升压、SEPIC和反激式拓扑。若BIAS引脚连接至VCC引脚，器件可从最低3.0V电压启动。若BIAS引脚电压超过3.5V，器件可在输入电源电压低至1.5V的条件下工作。内部VCC稳压器还支持BIAS引脚电压高达45V。开关频率可通过外部电阻在100 kHz至2.2 MHz范围内编程。2.2 MHz的开关频率可最小化AM频段干扰，并实现小型化解决方案和快速瞬态响应。该系列器件具备1.5A驱动能力和低至100mV的电流限制阈值，还支持使用外部VCC电源以提高效率。低工作电流和脉冲跳跃操作提高了轻载时的效率。内置保护功能包括逐周期电流限制、过压保护、输入欠压锁定和热关断。TPQ50551Q、TPQ50551WQ和TPQ50553Q型号提供打嗝模式过载保护。TPQ50552Q和TPQ50553Q型号提供扩频开关频率抖动功能。该系列器件采用小型3mm × 2mm DFN封装，其中TPQ50551WQ型号采用具有可湿润侧面的3mm × 2mm封装。

商品特性

符合汽车应用AEC-Q100标准，等级1：工作结温范围−40°C至+125°C
3.5V至45V工作电压范围
当BIAS = VCC时，工作电压范围为3.0V至20V
低关断电流（典型值2.1 µA）
低工作电流（典型值540 µA）
可编程开关频率范围从100 kHz至2.2 MHz
100mV低电流限制阈值
强大的1.5A峰值标准MOSFET驱动器
可选外部时钟同步
±1%基准电压精度
电源正常指示器
可选打嗝短路保护
可选扩频以降低EMI
可编程输入电压欠压锁定
可调软启动时间
提供带可湿润侧面的DFN3x2-12封装

应用领域

汽车启停应用
无需光耦合器的多路输出反激式转换器
汽车LED照明电源
便携式扬声器
通用升压、SEPIC、反激式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~45V
	输出电压	-
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃
