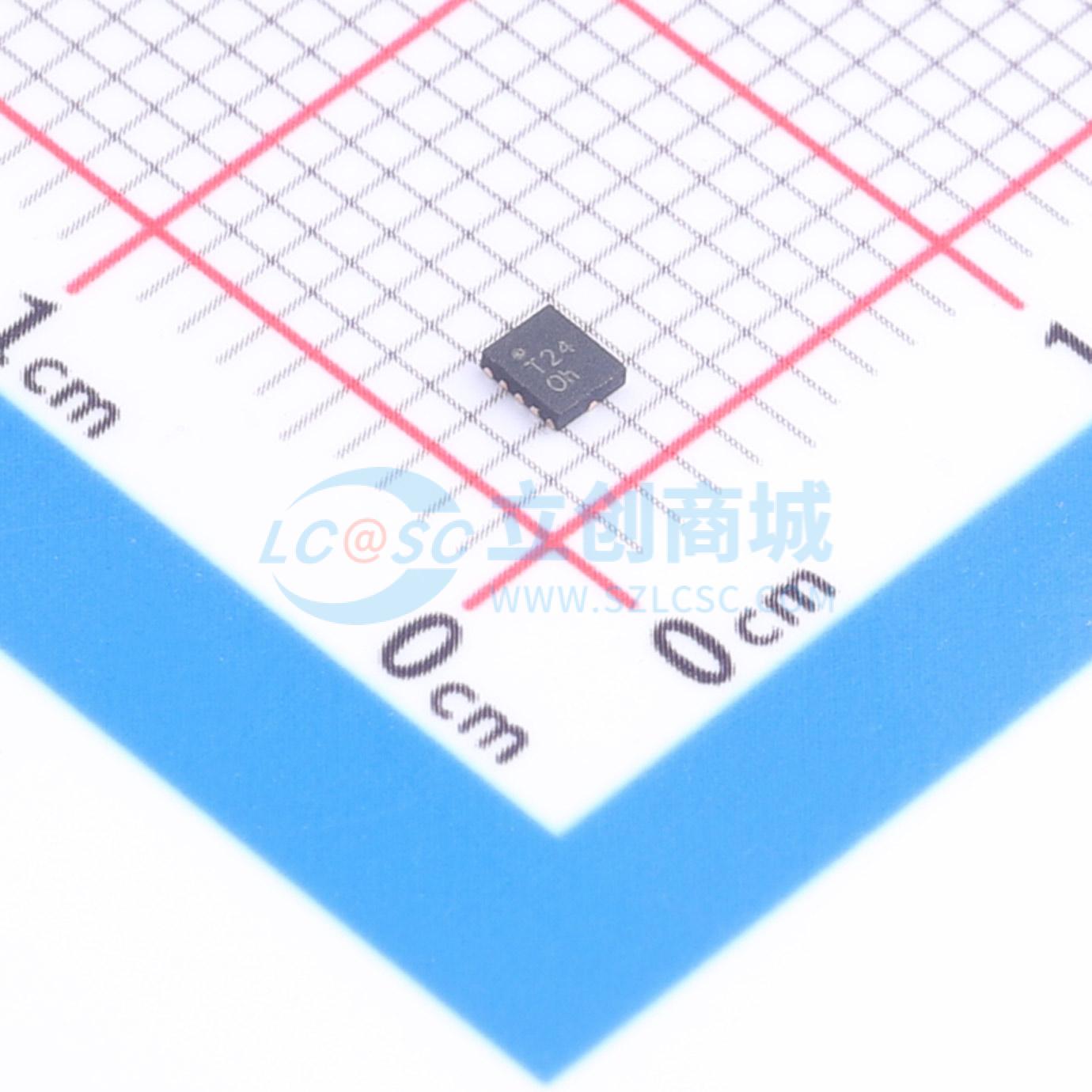

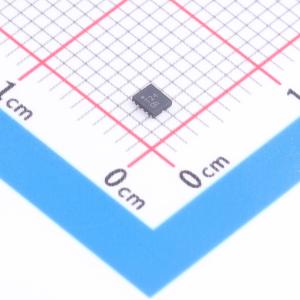

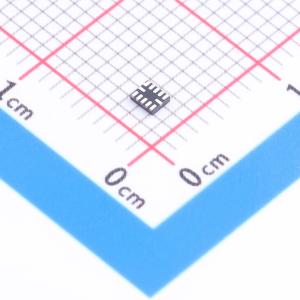

TPT20204-QN5R

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT20204-QN5R
商品编号: C48618287
商品封装: QFN-12(2x1.7)
包装方式: 编带
商品毛重: 0.0204克(g)

商品参数

商品概述

TPT20204器件是一款4位电平转换器，带有一个使能输入，可在VCCA范围1.2V至3.6V和VCCB范围1.65V至5.5V内工作。VCCA必须小于或等于VCCB。该器件支持在1.2V、1.5V、1.8V、2.5V、3.3V和5V电压之间进行双向电平转换。A1~4输入/输出端口与B1~4输入/输出端口相连，允许数据在端口间双向流动。当使能输入为低电平时，转换开关关闭，端口A与端口B之间呈现高阻态，从而隔离两侧。使能输入电路内部连接至VCCA。该4位双向缓冲器可隔离电容，允许器件任一侧支持15pF电容，在推挽模式下、VCCA为3.3V且VCCB为5V的供电条件下，支持100 Mbps的数据速率。TPT20204提供QFN1.7x2.0-12、TSSOP14和QFN3.5X3.5-14封装，工作温度范围为-40°C至+125°C。

商品特性

4位双向电平转换，推挽输出
最大数据速率：在VCCA为3.3V且VCCB为5V时，可达100 Mbps
电压电平转换范围：VCCA为1.2V至3.6V，VCCB为1.65V至5.5V
5V耐压使能输入引脚
当使能输入为低电平时，A1~4和B1~4引脚呈高阻态
VCC隔离特性：任一VCC输入接地时，所有输出均进入高阻态
关断电流支持局部断电模式
VCCA和VCCB无需特定的上电顺序
ESD保护：A端口±4000-V人体放电模型；B端口±8000-V人体放电模型；B端口±4000-V IEC 61000-4-2接触放电；1500-V带电器件模型

应用领域

车身电子
照明
动力总成
底盘
信息娱乐
仪表组
高级驾驶辅助系统
安全系统
通用输入输出接口
通用异步收发传输器接口
其他接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	-

	属性	参数值
	每个电路通道数	4
	输出类型	推挽式；三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	UART
	芯片类型	电平转换器
