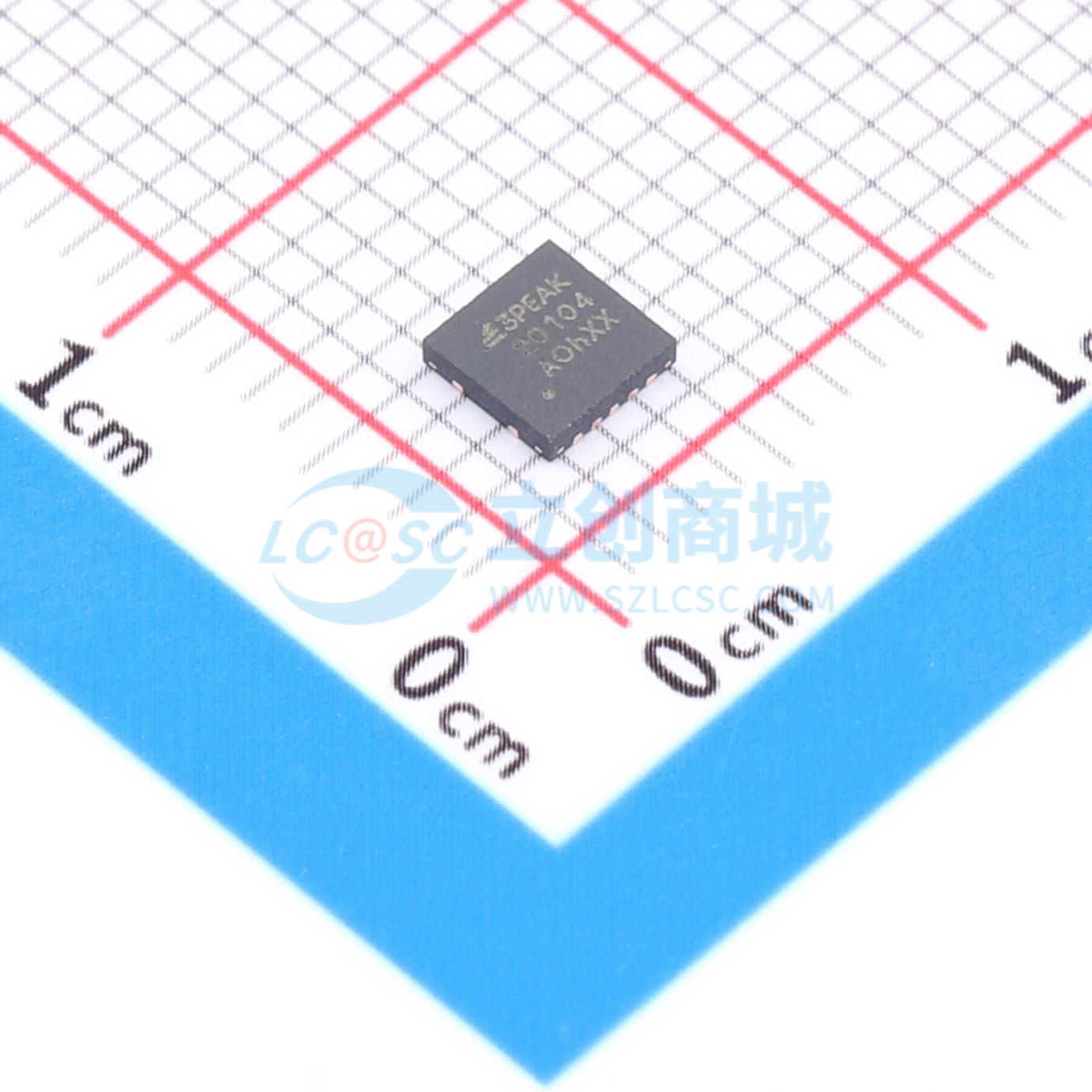

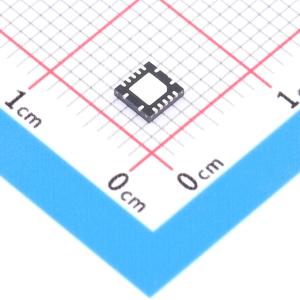

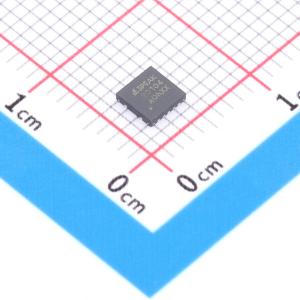

温馨提醒：图片仅供参考，商品以实物为准
TPT20104-QFMR
TPT20104-QFMR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT20104-QFMR
- 商品编号
- C48618293
- 商品封装
- QFN-14(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.1708克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.65V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | - | |
| 每个电路通道数 | 4 | |
| 输出类型 | 开漏、推挽式 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻 |
商品概述
TPT20104器件是一款带使能（OE）输入的4位电平转换器，可在VCCA为1.65V至3.6V、VCCB为1.65V至5.5V的电压范围内工作。VCCA必须小于或等于VCCB。该器件支持1.8V、2.5V、3.3V和5V之间的双向电压转换。A1~4 I/O端口与B1~4 I/O端口相连，实现端口间的双向数据流。当OE为低电平时，转换开关关闭，A端口与B端口之间呈现高阻态，从而隔离两侧。OE输入电路内部连接至VCCA。这款4位双向缓冲器可隔离电容，允许器件任一侧支持15pF负载，在VCCA为3.3V、VCCB为5V的供电条件下，支持推挽模式下的100 Mbps速率以及开漏模式下的1.2 Mbps速率。TPT20104提供TSSOP14、QFN1.7x2.0-12和QFN3.5x3.5-14封装，工作温度范围为-40°C ~ +125°C。
商品特性
- 4位双向电平转换器
- 支持开漏和推挽输出
- 最大数据速率（VCCA = 3.3 V， VCCB = 5 V）：推挽模式100 Mbps，开漏模式1.2 Mbps
- 电压电平转换范围：VCCA：1.65 V ~ 3.6 V；VCCB：1.65 V ~ 5.5 V
- OE使能引脚支持5 V耐压
- 当OE = LOW时，A1~4和B1~4引脚呈高阻态
- VCC隔离特性：任一VCC输入接地时，所有输出均进入高阻态
- IOFF支持部分断电模式
- VCCA和VCCB无需特定的上电顺序
- ESD保护：A端口：±4000 V人体模型；B端口：±8000 V人体模型；B端口：±4000 V IEC 61000-4-2接触放电；1500 V充电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 个人计算机/消费类手持设备
- 工业自动化
