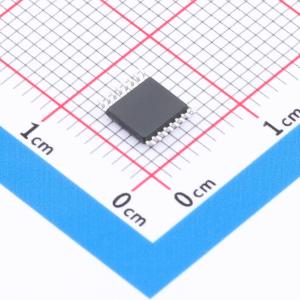

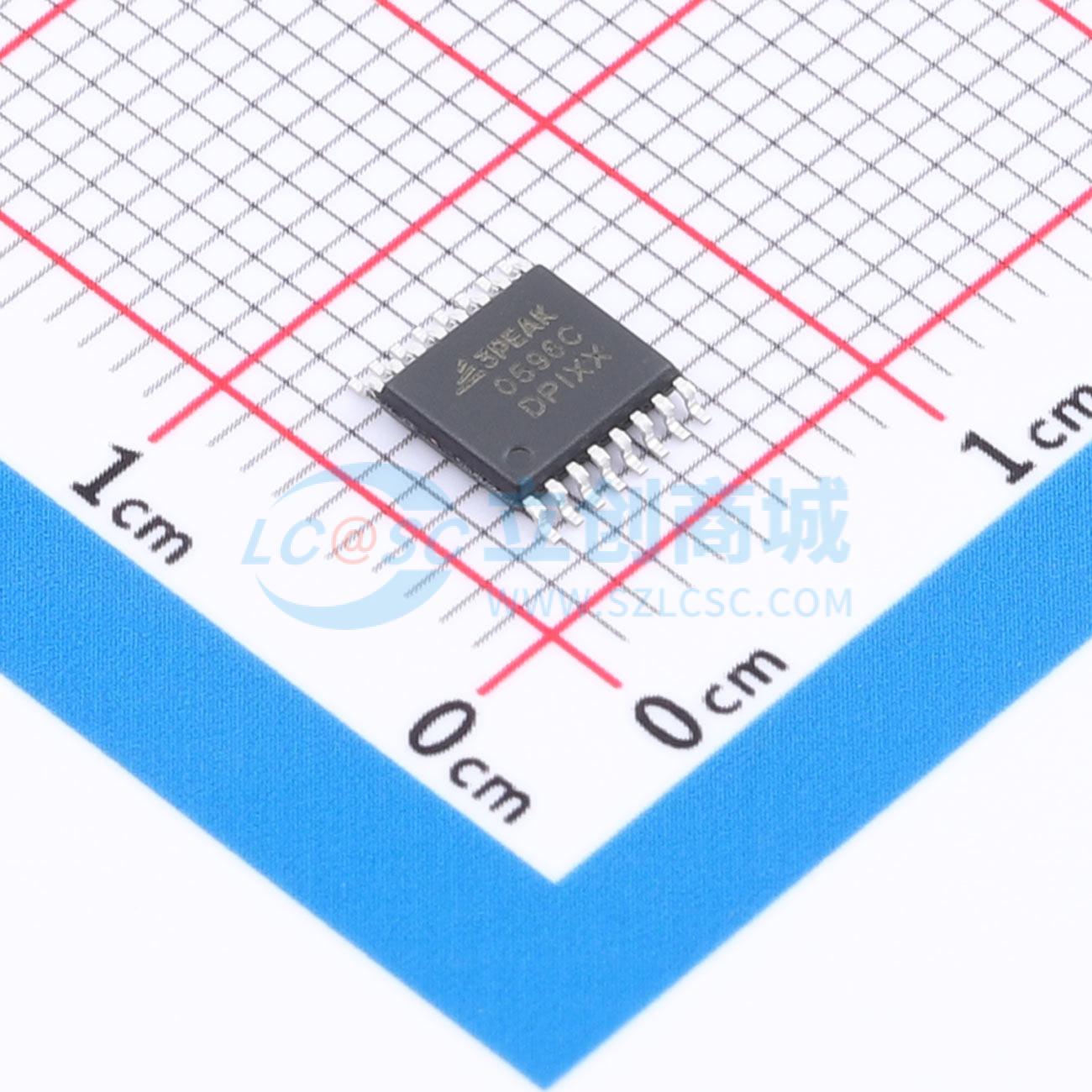

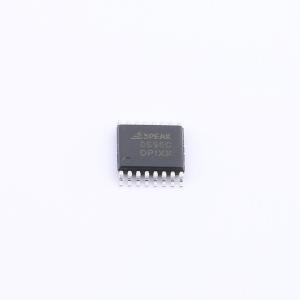

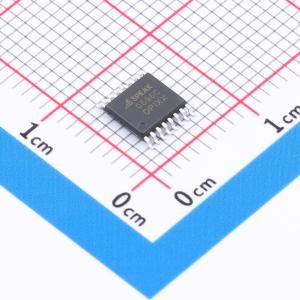

TPM0596C-TS3R
低侧驱动器阵列，带移位寄存器接口，8通道
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM0596C-TS3R
- 商品编号
- C48618297
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.539克(g)
商品参数
参数完善中
商品概述
该器件是一款高压、大电流NMOS晶体管阵列，配备移位寄存器接口。它包含八个通道的低边NMOS晶体管，具有高压输出，并为感性负载集成了续流二极管。单个NMOS通道的最大漏极电流额定值为500 mA。该器件支持从1.8 V到5 V的宽I/O电压范围。晶体管可并联以获得更高的电流能力。该器件可替代传统的双极达林顿阵列，具有更好的热效率和可靠性，并能节省I/O接口。
商品特性
- 8通道50V低边驱动器阵列
- 每通道额定漏极电流500 mA
- 每通道输出泄漏电流极低，小于10 nA
- 低导通电阻，功耗效率高
- 扩展工作温度范围：TA = −40°C ~ 125°C
- 高压输出：50 V
- 兼容1.8 V至5.0 V逻辑接口
- 为感性负载集成续流二极管
- 集成RC滤波器，增强抗噪能力
- ESD保护超过JESD 22标准：2.5 kV HBM，2 kV CDM
- 提供TSSOP16封装
应用领域
- 感性负载
- LED指示灯
- 逻辑电平转换
- 栅极与IGBT驱动
