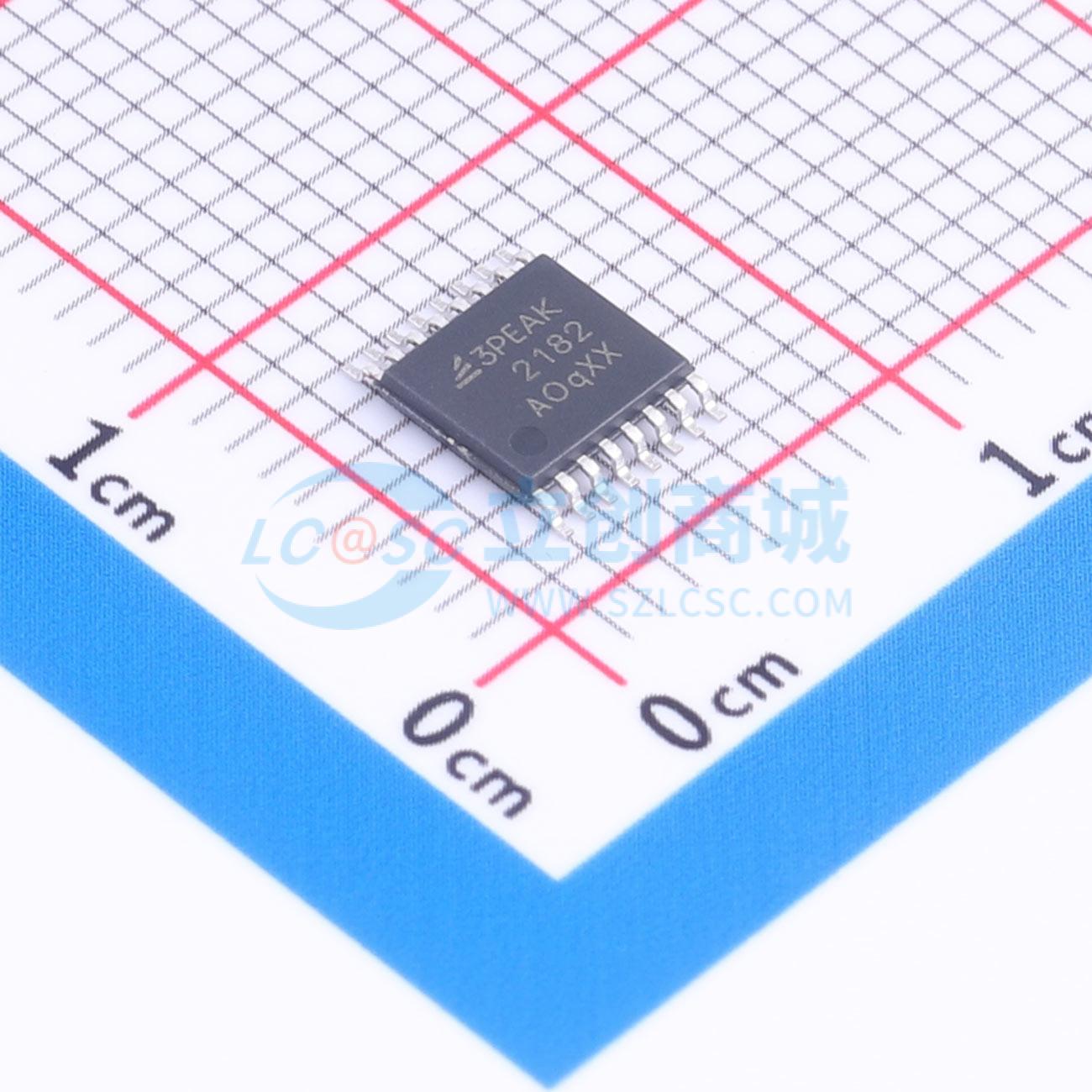

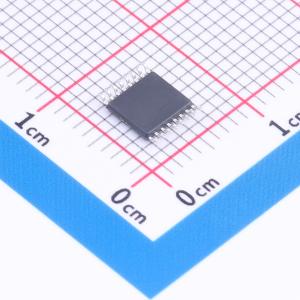

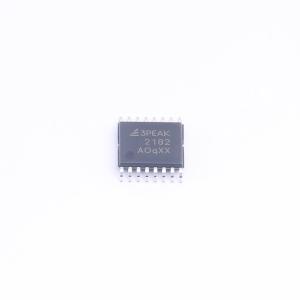

TPC2182-TS3R
四通道高压输出数模转换器，内置输出放大器、精密基准和温度传感器，具备低功耗串行接口和回读功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC2182-TS3R
- 商品编号
- C48618299
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 2.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | - | |
| 通道数 | 4 | |
| 接口类型 | QSPI；SPI | |
| 工作电压 | 10V~65V；2.3V~5.5V | |
| 建立时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 静态电流 | 50uA |
商品概述
TPC2182是一款四通道12位数模转换器（DAC），芯片上集成了高压输出放大器和精密基准源。DAC的输出电压可通过范围选择引脚（R_SEL）进行调整。当R_SEL设置为高电平时，输出范围为0 V至30 V；反之，当R_SEL设置为低电平时，输出范围扩展至0 V至60 V。该器件具有高速串行接口，兼容多种行业标准，包括SPI、QSPI、MICROWIRE和DSP接口。
商品特性
- 四通道高压数模转换器（DAC），分辨率为12位
- 引脚可选30 V或60 V的输出范围
- 集成精密基准源，提高精度
- 低功耗串行接口，具备回读功能以验证输出
- 集成温度传感器，带有报警功能以检测温度异常
- 具备上电复位功能，确保可靠启动
- 可通过LDAC引脚同时更新所有通道，实现同步输出
- 宽工作温度范围：-40°C ~ +125°C
应用领域
- 光通信高压偏置
- 可编程电压源
