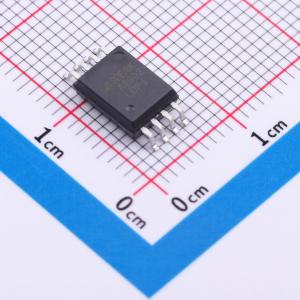

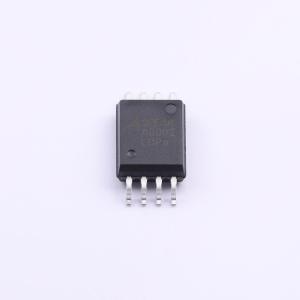

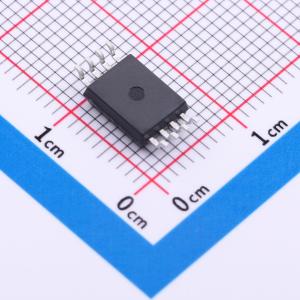

温馨提醒：图片仅供参考，商品以实物为准
TPA8002-SOAR
输入隔离放大器，输出与输入电路通过电容二氧化硅绝缘屏障分离，共模瞬态抗扰度高，支持电机控制应用中的精确电流控制，具备系统级诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8002-SOAR
- 商品编号
- C48618295
- 商品封装
- WSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.755克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 300kHz | |
| 增益 | 41 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 50uV | |
| 输入偏置电流(Ib) | 20uA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| 共模抑制比(CMRR) | - | |
| 功能特性 | 全差分拓扑；故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件是精密的隔离放大器，通过电容性二氧化硅绝缘屏障将输出与输入电路隔离开来。其共模瞬态抗扰度通过创新的电路设计和优化的结构得到显著增强。该器件的输入设计用于连接分流电阻器或其他低电压电平信号源。其卓越的性能支持在电机控制应用中实现精确的电流控制。该器件具备检测高侧电源电压是否缺失的特性，简化了系统级诊断。该器件提供 WSOP8 和 SMP8 封装，工作温度范围为 −40°C 至 +125°C。
商品特性
- 共模瞬态抗扰度：100 kV/μs
- 输入电压范围：±250 mV 或 ±50 mV
- 固定增益：8.0、8.2 或 41
- 极低的增益误差：在 25°C 时最大为 0.3%
- 系统级诊断特性
- 宽温度范围：−40°C 至 +125°C
- TPA800x-SOAR-S 通过 AEC-Q100 可靠性测试，符合汽车应用要求
- 已完成的安全相关认证：符合 UL 1577 的 5000-VRMS 隔离等级（WSOP8）、符合 GB 4943.1 的 CQC 认证、CB 认证、CSA 和 TUV 认证
- 进行中的安全相关认证：符合 DIN VDE V 0884-17 (IEC60747-17) 的 VDE 认证
应用领域
- 工业自动化
- 电机控制
- 电源
