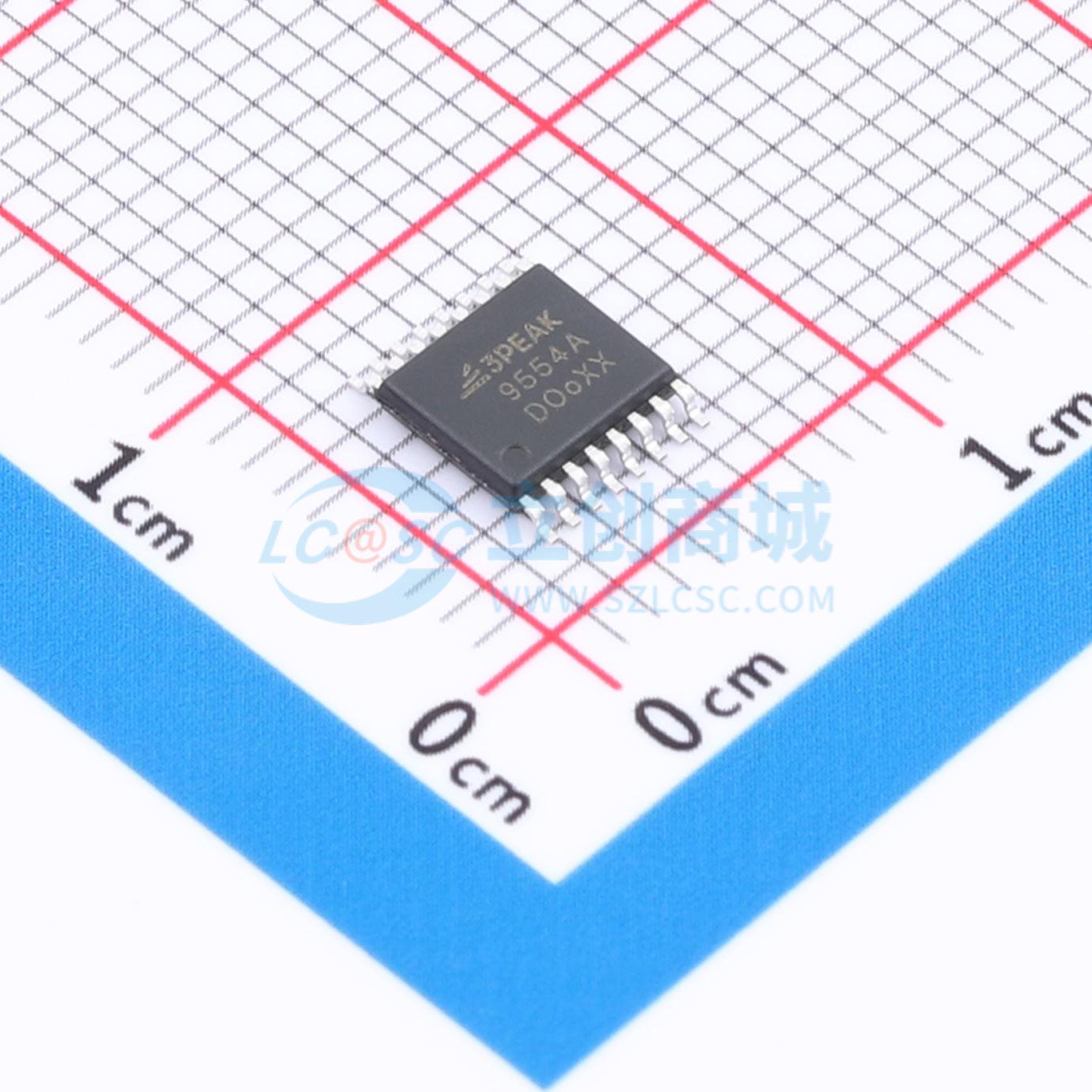

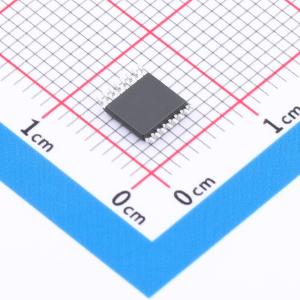

TPT29554A-TS3R

TPT29554A是一款用于I²C总线应用的8位GPIO扩展器，带有中断功能和弱上拉电阻。电源电压范围为1.65 V至5.5 V，允许TPT29554A与1.8 V的微控制器互连。 TPT29554A包含8位配置、输入、输出和极性反转寄存器组。当任何输入状态与其相关寄存器状态发生变化时，漏极开路中断（INT）输出可变，用于向系统主设备指示输入状态已改变。INT可以连接到微控制器的中断输入。通过在这根线上发送中断信号，远程I/O可以在其端口有输入数据时通知微控制器，而无需通过I²C总线进行通信。因此，TPT29554A可以保持为一个简单的从设备。上电复位将寄存器设置为默认值，并初始化设备状态机。 所有输入/输出引脚都有内部弱上拉电阻，以去除外部组件。三个硬件引脚（A0、A1、A2）用于选择固定的I²C总线地址，允许最多八个设备共享同一I²C总线。 TPT29554A采用TSSOP16封装。

• I²C总线到8位GPIO扩展器
• 工作电源电压范围为1.65 V至5.5 V
• 低待机电流
• 400 kHz快速模式I²C总线
• 5 V耐压I/O
• 漏极开路低电平有效中断输出（INT）
• 可通过3个地址引脚配置从地址
• 内部上电复位
• 上电时所有通道配置为带有弱上拉电阻的输入模式
• ESD保护超过JESD 22标准
• 4000 V人体模型
• 1500 V带电器件模型

• 服务器/存储设备
• 路由器（电信交换设备）
• 个人计算机
