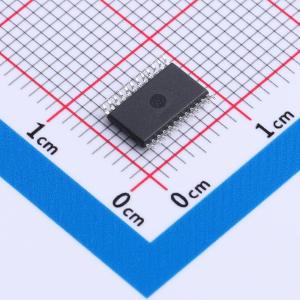

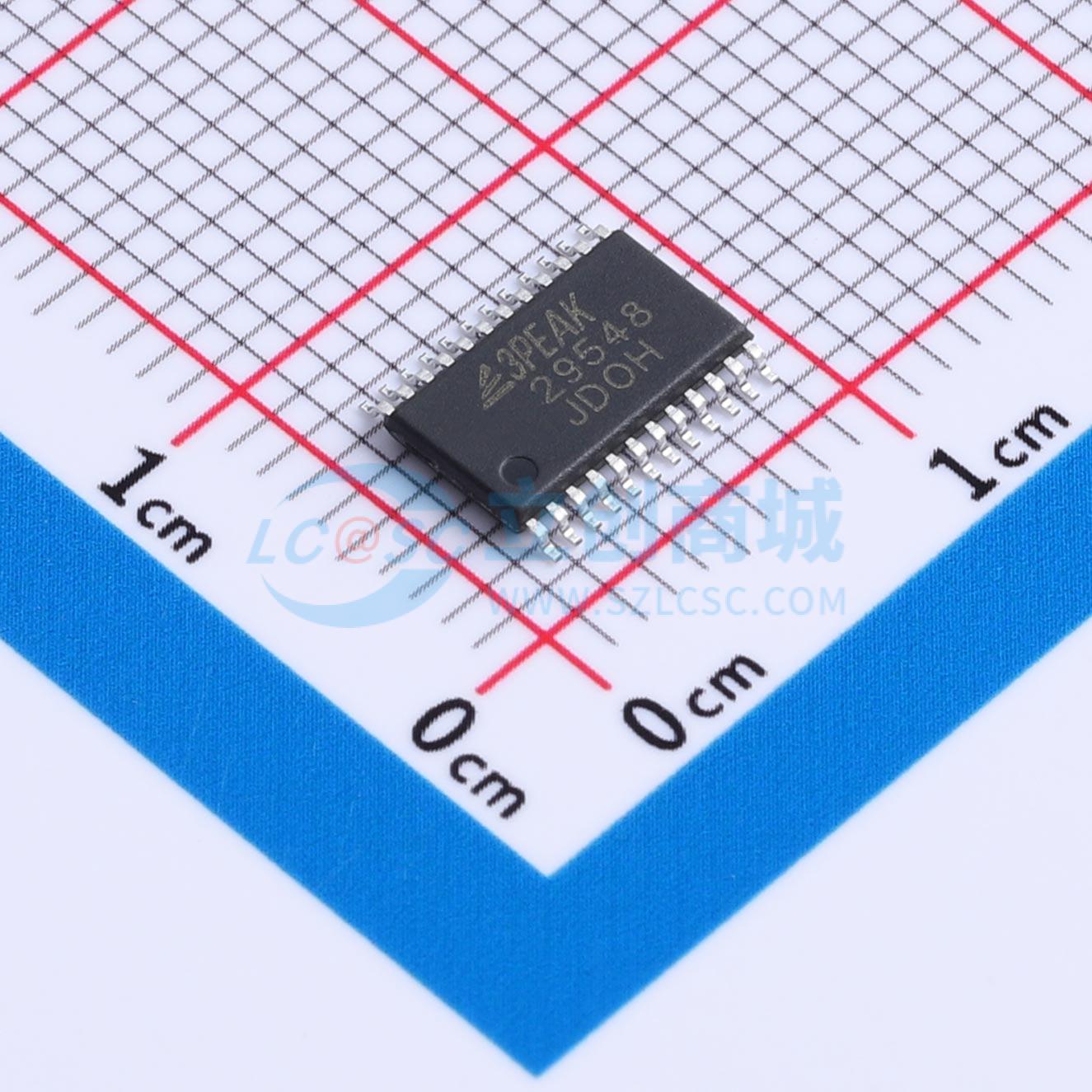

温馨提醒：图片仅供参考，商品以实物为准
TPT29548-TS5R
8通道I²C开关带复位
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是1:8双向转换的I²C开关。SCL/SDA上游对扩展到八个下游通道。可通过可编程控制寄存器选择任何单个SCn/SDn通道或通道组合。若下游I²C总线之一处于低电平状态，低电平有效复位（RESET）输入可帮助恢复
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29548-TS5R
- 商品编号
- C48618289
- 商品封装
- TSSOP-23
- 包装方式
- 编带
- 商品毛重
- 0.343克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 16 | |
| 灌电流(IOL) | 3mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 1.8uA | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPT29548是一款1:8双向电平转换I²C开关。其SCL/SDA上游对可扩展至八个下游通道。可通过可编程控制寄存器选择任意单个SCn/SDn通道或通道组合。若任一下游I²C总线被锁定在低电平状态，低电平有效复位输入可帮助TPT29548恢复。将复位引脚拉低可复位I²C状态机并导致所有通道取消选中，内部上电复位功能亦如此。开关的传输门构造使得VCC引脚可用于限制TPT29548传递的最大高电平电压。这允许在每个通道对上使用不同的总线电压，使得2.5V或3.3V器件可与5V器件通信，无需额外保护。外部上拉电阻将每条通道的总线电压上拉至所需电平。所有I/O引脚均耐受5.5V电压。该器件提供TSSOP24和QFN4X4-24L封装，工作温度范围为-40°C ~ +85°C。
商品特性
- 1:8 I²C开关双向电平转换器
- 低电平有效复位输入
- 三个地址引脚，允许在I²C总线上连接多达8个器件
- 工作电源电压范围2.3V ~ 5.5V
- 支持2.5V、3.3V和5V总线之间的电平转换
- 支持标准模式和快速模式I²C器件，时钟频率0 ~ 400kHz
- 低导通电阻开关
- 闩锁性能超过JESD 78标准规定的200mA
- ESD保护超过JESD 22标准
- 3.5kV人体放电模型
- 1.5kV充电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 工厂自动化
- 存在I²C从机地址冲突的产品
