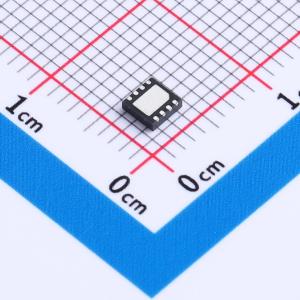

温馨提醒：图片仅供参考，商品以实物为准
TPT1044VQ-DFCR-S
汽车故障保护高速CAN FD收发器，具备待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合ISO11898-2:2024、SAE J2284-1至SAE J2284-5高速CAN（控制器局域网）物理层标准。设计用于高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率，在简单CAN总线网络中支持高达8 Mbps的数据速率。系统设计可通过出色的电磁兼容性（EMC）和静电放电（ESD）性能进行优化。具有用于I/O电平转换的二次电源输入VIO引脚，可直接支持1.8 V、2.5 V、3.3 V和5 V的MCU逻辑电平
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1044VQ-DFCR-S
- 商品编号
- C48618291
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 8Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 300nA | |
| 功能特性 | 唤醒功能；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
TPT1044VQ和TPT1044Q是符合ISO11898-2:2024、SAEJ2284-1至SAEJ2284-5高速控制器局域网物理层标准的CAN收发器。这些器件设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量，并在简单的CAN总线网络中支持高达8 Mbps的数据速率。系统设计可通过优异的电磁兼容性和静电放电性能进行优化。TPT1044VQ具有一个用于I/O电平转换的次级电源输入VIO引脚，可直接支持1.8V、2.5V、3.3V和5V微控制器逻辑电平。该系列器件具有低电流待机模式，并支持通过ISO11898-2:2024中定义的唤醒模式从CAN总线唤醒。设计上，这些器件具备从-45V到+45V的总线故障保护、TXD显性超时以及过温关断功能。此外，所有器件都包含断电理想无源行为失效安全特性，以增强网络鲁棒性。TPT1044VQ和TPT1044Q提供SOP8和DFN3X3-8封装，并通过AEC-Q100认证，适用于汽车应用。
商品特性
- 符合ISO 11898-2:2024和SAE J2284-1至SAE J2284-5物理层标准
- 支持经典CAN和优化CAN FD，数据速率高达8 Mbps
- 短且对称的传播延迟和快速环路延迟，以增强时序裕量
- 5V电源供电，I/O电压范围支持1.7V至5.5V微控制器接口
- 具有总线唤醒能力的超低电流待机模式
- 断电时对CAN总线呈理想无源行为
- 上电/断电时在CAN总线和RXD上无毛刺
- 总线HBM ESD保护高达15kV，具备IEC 61000-4-2 ESD保护
- 总线故障保护：±45V
- VCC和VIO欠压保护
- TXD显性超时和总线显性超时功能
- 热关断保护
- 提供SOP8封装和改进自动光学检测能力的无引线DFN3X3-8封装
- 通过AEC-Q100认证，适用于汽车应用，等级1
应用领域
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表盘
- ADAS/安全
