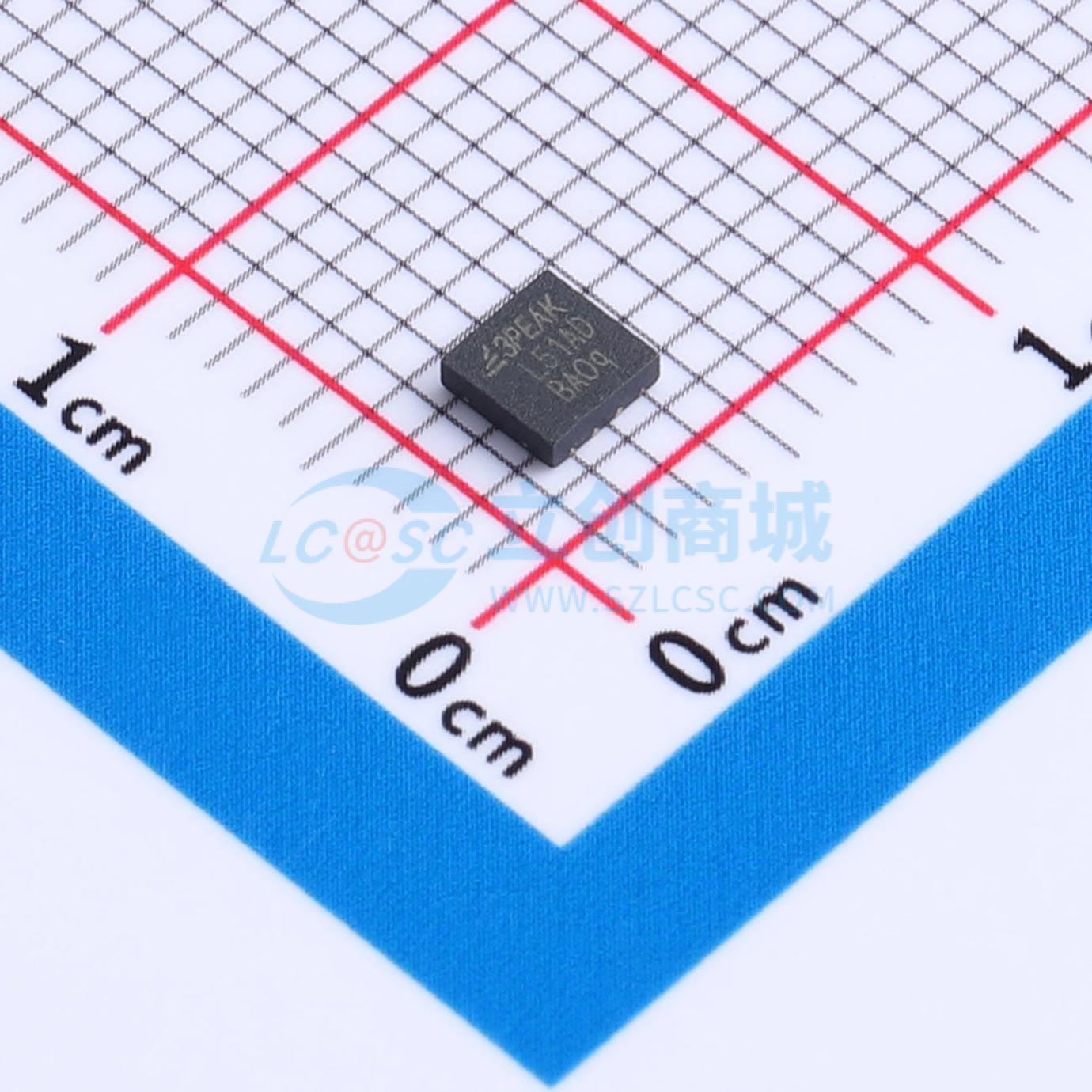

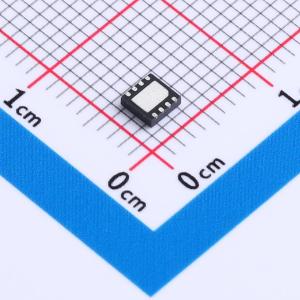

温馨提醒：图片仅供参考，商品以实物为准
TPL8051ADQ-DFCR-S
1.215V~21V 450mA 42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持3 V至42 V（最大瞬态电压45 V）工作。低至3 V的工作电压允许其在冷启动和启停条件下继续良好工作。 是一款5 μA超低静态电流、450 mA最大输出电流能力的低压差线性稳压器。 为始终开启应用中的MCU、CAN/LIN收发器以及汽车系统中与电池连接的应用供电提供了最佳解决方案。 提供可调输出电压选项，支持2.2 μF至200 μF的宽范围输出电容，ESR范围为0.001 Ω至5 Ω。还集成了过流保护和过温保护。 工作环境温度范围为 -40℃至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8051ADQ-DFCR-S
- 商品编号
- C48618279
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 1.215V~21V | |
| 输出电流 | 450mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1MHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 700mV | |
| 静态电流(Iq) | 5uA | |
| 功能特性 | 使能控制；输入欠压保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL8051Q 系列产品支持 3 V 至 42 V 的工作电压范围（最大瞬态电压 45 V）。低至 3 V 的工作电压使其能够在冷启动和启停条件下持续稳定工作。该系列是静态电流仅为 5 µA 的超低静态电流低压差线性稳压器，最大输出电流能力为 450 mA。凭借上述特性，该系列产品成为汽车系统中为常电应用下的 MCU、CAN/LIN 收发器以及电池连接应用供电的理想解决方案。该系列提供可调输出电压选项，并支持 2.2 µF 至 200 µF 的宽范围输出电容，其等效串联电阻范围为 0.001 Ω 至 5 Ω。此外，该系列集成了过流保护和过温保护功能，工作环境温度范围为 -40℃ 至 +125℃。
商品特性
- 符合汽车应用认证：AEC-Q100 Grade 1，环境温度 TA：-40℃ 至 +125℃
- 结温 TJ：-40℃ 至 +150℃
- 输入电压：3 V 至 42 V
- 输出电压：可从 1.215 V 调整至 21 V
- 在负载调整率、线性调整率及工作温度范围内，输出精度为 ±2%
- 低电流消耗：典型静态电流 5 µA，关断电流 1 µA
- 最大输出电流：450 mA
- 低压差电压：在 400 mA 负载电流下典型值为 700 mV
- 使用 2.2 µF 至 200 µF、等效串联电阻范围为 0.001 Ω 至 5 Ω 的输出电容可保持稳定
- 集成保护功能：过流保护、过温保护
- 封装选项：DFN3X3-8
应用领域
- 汽车仪表盘和信息娱乐系统
- 汽车前照灯和内饰照明
- 汽车域控制器
- 汽车车身控制模块和车门控制器
