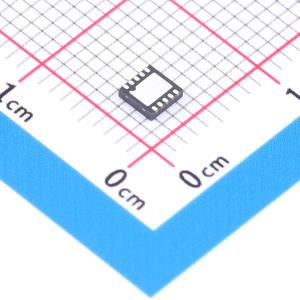

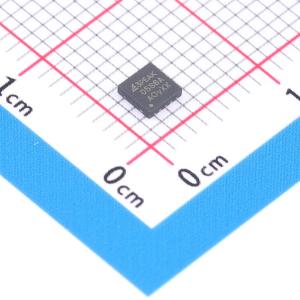

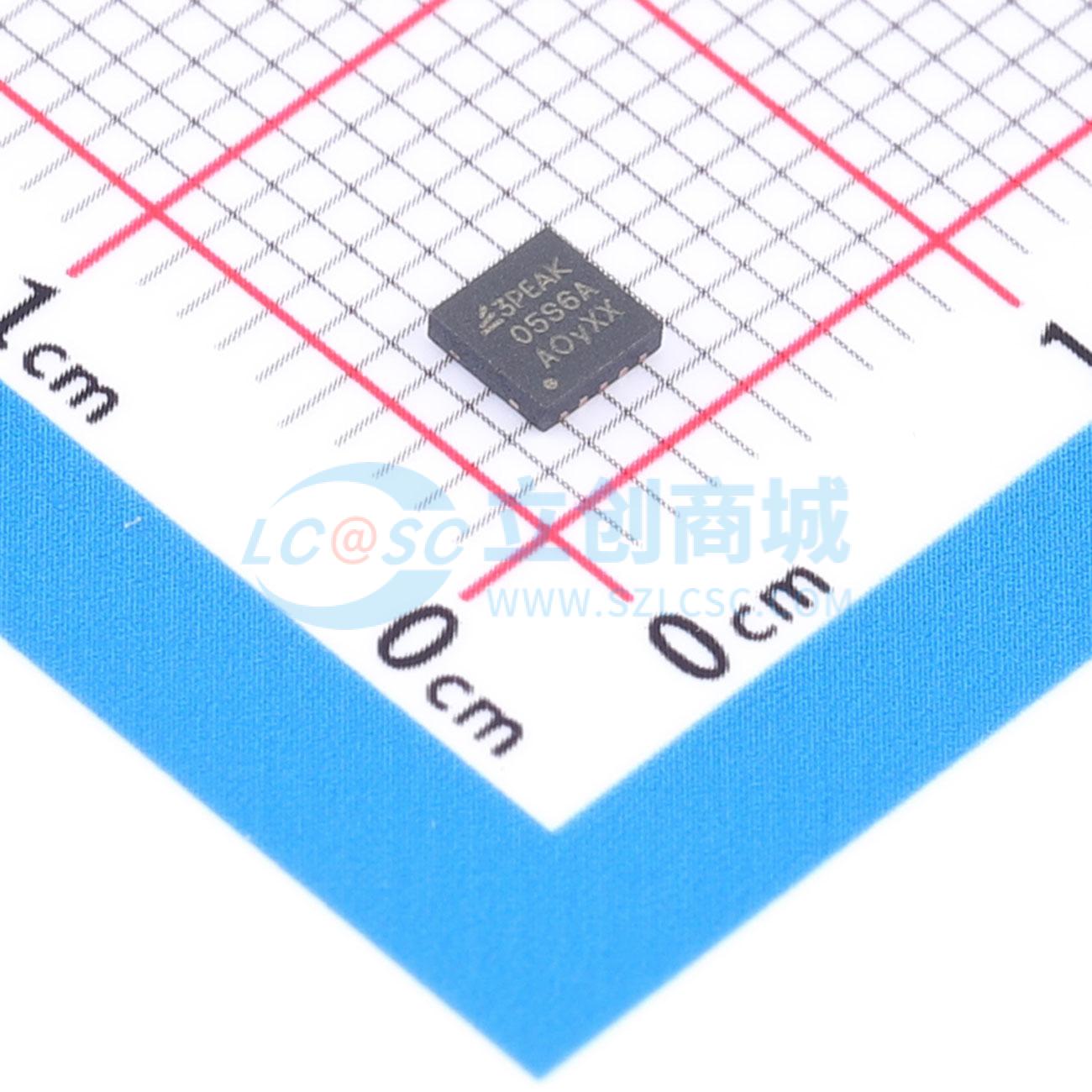

TPS05S60A-DF8R-S

高输出电流负载开关，具备低导通电阻、低待机电流和精确输出电流限制控制，集成故障检测和保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

	属性	参数值
	最大连续电流	6A
	导通电阻	13mΩ
	功能特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)
	工作温度	-40℃~+125℃

TPS05S60是一款高输出电流负载开关，具有低导通电阻、低待机电流和精确的输出电流限制控制功能。它集成了一个典型导通电阻为13毫欧的MOSFET，能够处理高达6A的连续电流。通过外部电阻，输出电流限制可在1.2A至6A之间调节，在4.7A时精度为±5%。

TPS05S60集成了故障检测和保护功能。当发生过流或过热故障时，nFLT引脚会拉低。该器件提供针对输出过流、接地短路、从输出到输入的反向电流以及过热情况的保护，防止TPS05S60受到潜在损坏。

TPS05S60设计用于在-40°C至+125°C的宽环境温度范围内工作。它采用热增强型DFN3X3 - 10封装，以便在器件产生显著功耗的情况下仍能持续运行。
