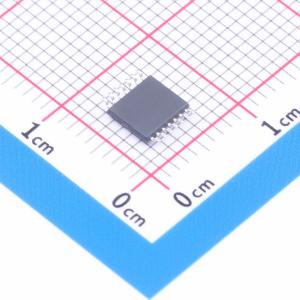

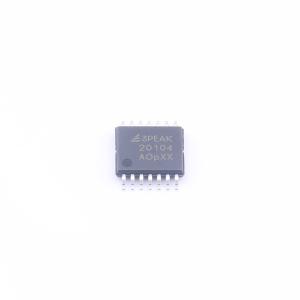

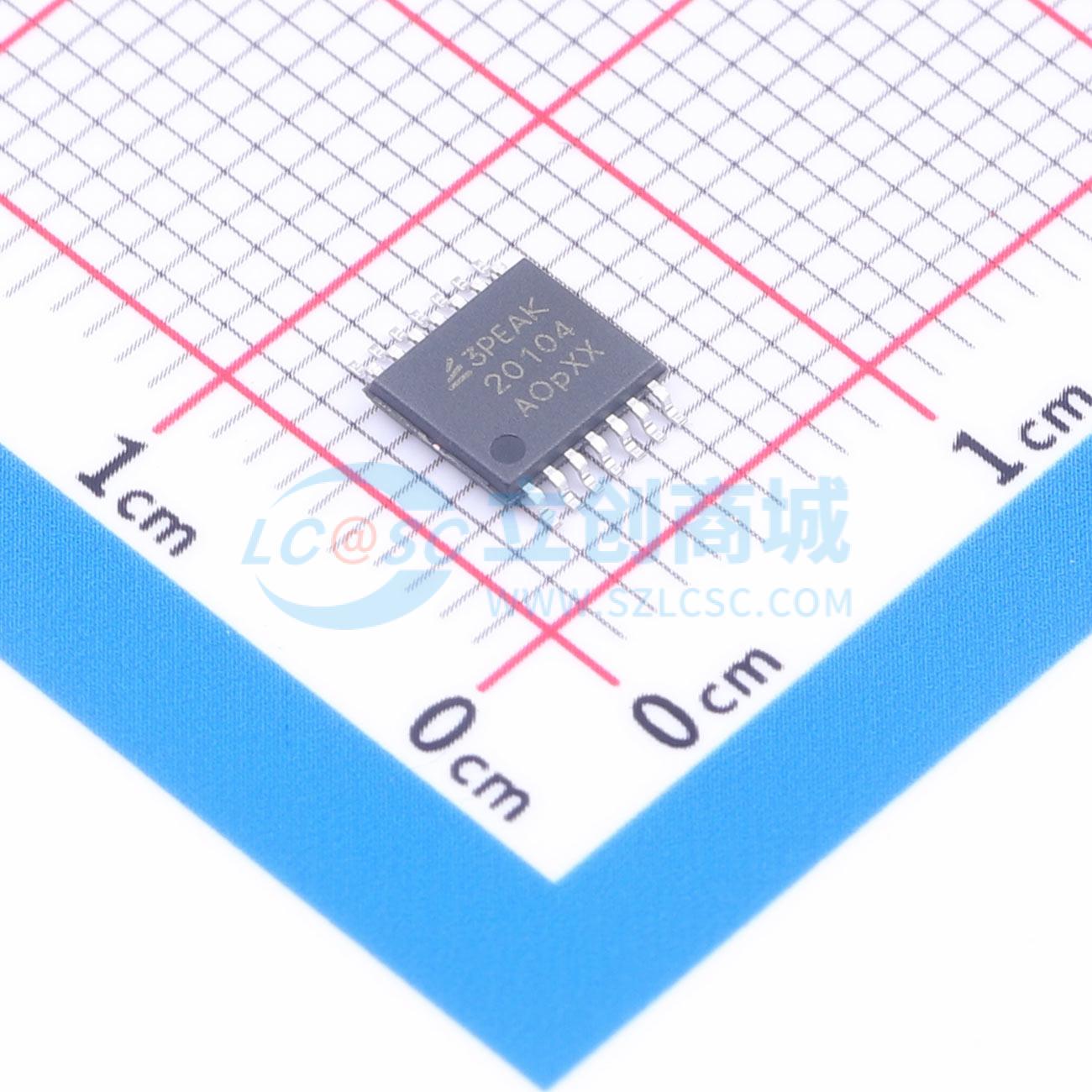

TPT20104-TS2R

4-bit双向电平转换器，支持开漏和推挽输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT20104-TS2R
商品编号: C48618283
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.528克(g)

商品参数

商品概述

TPT20104器件是一款带使能（OE）输入的4位电平转换器，可在VCCA为1.65V至3.6V、VCCB为1.65V至5.5V的电压范围内工作。VCCA必须小于或等于VCCB。该器件支持1.8V、2.5V、3.3V和5V之间的双向电压转换。A1~4 I/O端口与B1~4 I/O端口相连，实现端口间的双向数据流。当OE为低电平时，转换开关关闭，A端口与B端口之间呈现高阻态，从而隔离两侧。OE输入电路内部连接至VCCA。这款4位双向缓冲器可隔离电容，允许器件任一侧支持15pF负载，在VCCA为3.3V、VCCB为5V的供电条件下，支持推挽模式下的100 Mbps速率以及开漏模式下的1.2 Mbps速率。TPT20104提供TSSOP14、QFN1.7x2.0-12和QFN3.5x3.5-14封装，工作温度范围为-40°C ~ +125°C。

商品特性

4位双向电平转换器
支持开漏和推挽输出
最大数据速率（VCCA = 3.3 V， VCCB = 5 V）：推挽模式100 Mbps，开漏模式1.2 Mbps
电压电平转换范围：VCCA：1.65 V ~ 3.6 V；VCCB：1.65 V ~ 5.5 V
OE使能引脚支持5 V耐压
当OE = LOW时，A1~4和B1~4引脚呈高阻态
VCC隔离特性：任一VCC输入接地时，所有输出均进入高阻态
IOFF支持部分断电模式
VCCA和VCCB无需特定的上电顺序
ESD保护：A端口：±4000 V人体模型；B端口：±8000 V人体模型；B端口：±4000 V IEC 61000-4-2接触放电；1500 V充电器件模型

应用领域

服务器/存储设备
路由器
个人计算机/消费类手持设备
工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	元件数	-
	每个电路通道数	4
	输出类型	推挽式
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
