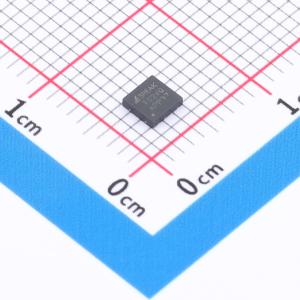

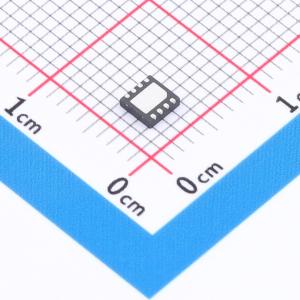

温馨提醒：图片仅供参考，商品以实物为准
TPT1462VQ-DFCR-S
汽车故障保护高速CAN FD SIC收发器，具备待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1462VQ-DFCR-S
- 商品编号
- C48618276
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 唤醒功能；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
TPT1462VQ和TPT1462Q是符合ISO11898 - 2:2024、CiA601 - 4信号改善能力（SIC）以及SAE J2284 - 1至SAE J2284 - 5高速CAN（控制器局域网）物理层标准的CAN收发器。 这些器件设计用于高达8 Mbps的CAN FD网络，具有增强的时序裕量。系统设计可通过出色的电磁兼容性（EMC）和静电放电（ESD）性能进行优化。TPT1462VQ具有辅助电源输入VIO引脚，用于I/O电平转换，可直接支持1.8 V、2.5 V、3.3 V和5 V的MCU逻辑电平。该系列具有低电流待机模式，可通过ISO11898 - 2:2024中定义的唤醒模式（WUP）实现CAN总线唤醒功能。 这些器件具备从 - 45 V到 + 45 V的总线故障保护、TXD显性超时（DTO）和过温关断（TSD）功能。此外，所有器件都包含断电理想无源行为故障安全特性，以增强网络的鲁棒性。 TPT1462VQ和TPT1462Q采用SOP8和DFN3×3 - 8封装，并且通过了汽车应用的AEC - Q100认证。
商品特性
- 符合ISO 11898 - 2:2024和CiA601 - 4的信号改善能力（SIC）以及SAE J2284 - 1至SAE J2284 - 5物理层标准，支持传统CAN和高达8 Mbps数据速率的优化CAN FD SIC。
- 短而对称的传播延迟和快速的环路延迟，以增强时序裕量。
- 5 V电源，I/O电压范围支持1.7 V至5.5 V的MCU接口（仅V变体）。
- 具有总线唤醒功能的超低电流待机模式。
- 未供电时对CAN总线呈现理想的无源特性。
- 电源开关时CAN总线和RXD无毛刺。
- 保护特性：总线HBM ESD保护高达15 kV，IEC 61000 - 4 - 2 ESD保护；总线故障保护：±45 V；VCC和VIO（仅V变体）欠压保护；TXD显性超时功能和总线显性超时；热关断保护。
- 提供SOP8封装和无引脚DFN3×3 - 8封装，具有改进的自动光学检测（AOI）能力。
- 通过AEC - Q100汽车应用认证，等级1。
应用领域
- 所有支持高负载CAN网络的设备
- 汽车和交通：车身电子/照明、动力总成/底盘、信息娱乐/仪表盘、ADAS/安全
