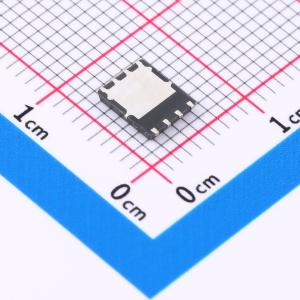

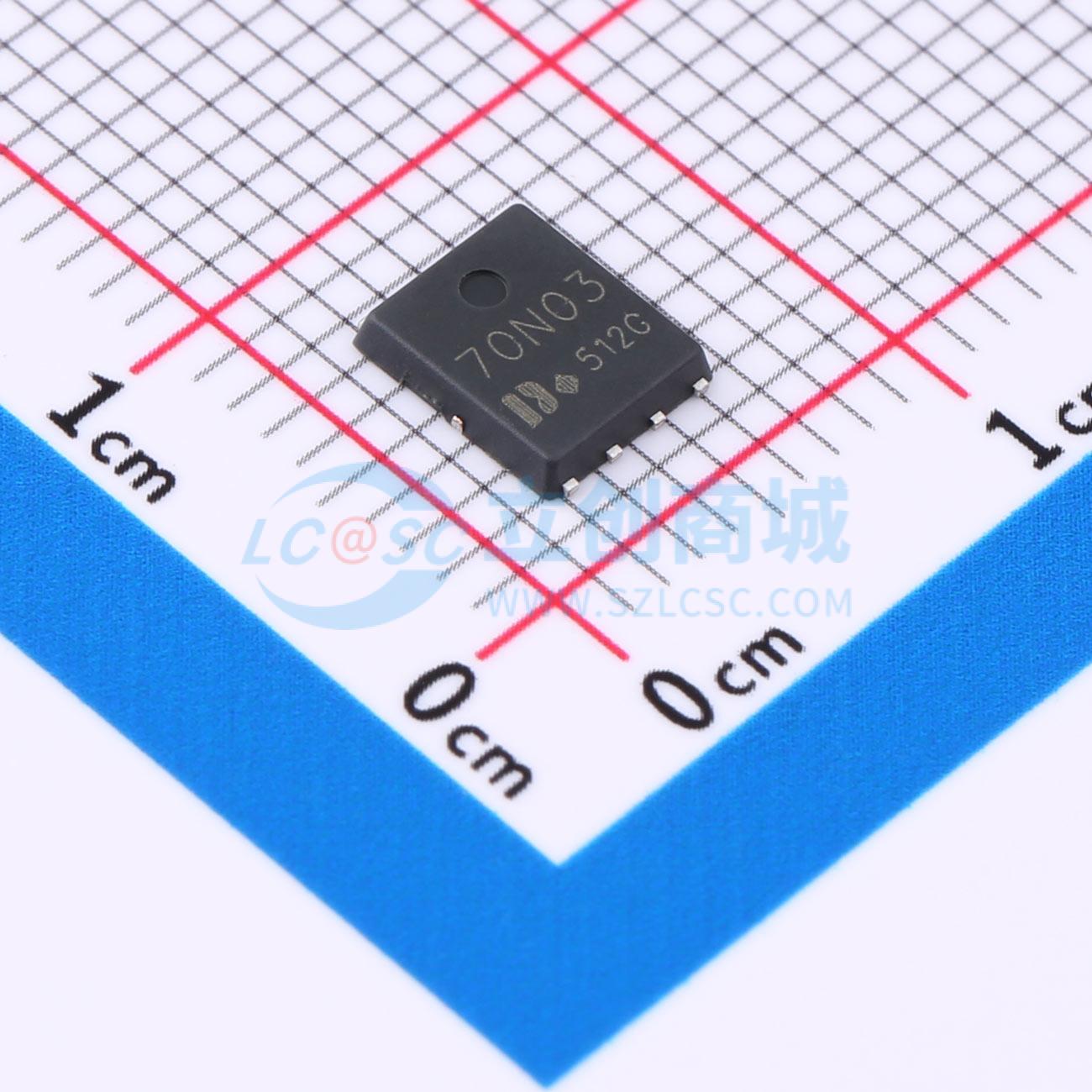

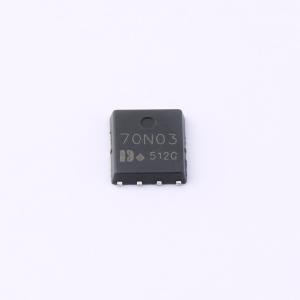

温馨提醒：图片仅供参考，商品以实物为准
DON70N03
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N管/30V/70A/6mΩ/(典型值4.5mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON70N03
- 商品编号
- C48542676
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.164551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 73.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.09nF | |
| 反向传输电容(Crss) | 179pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计,在低栅极电荷条件下可实现出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 30 V,漏极电流(ID) = 70 A,当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 6 mΩ(典型值:4.5 mΩ)
- 低栅极电荷。
- 提供环保器件。
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))。
- 封装散热性能良好。
- 湿度敏感度等级(MSL)为3级。
