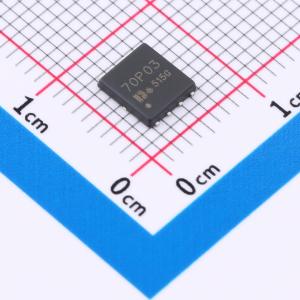

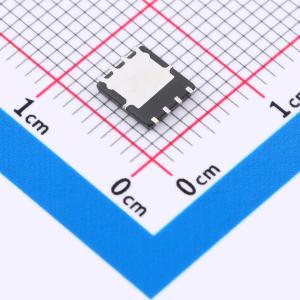

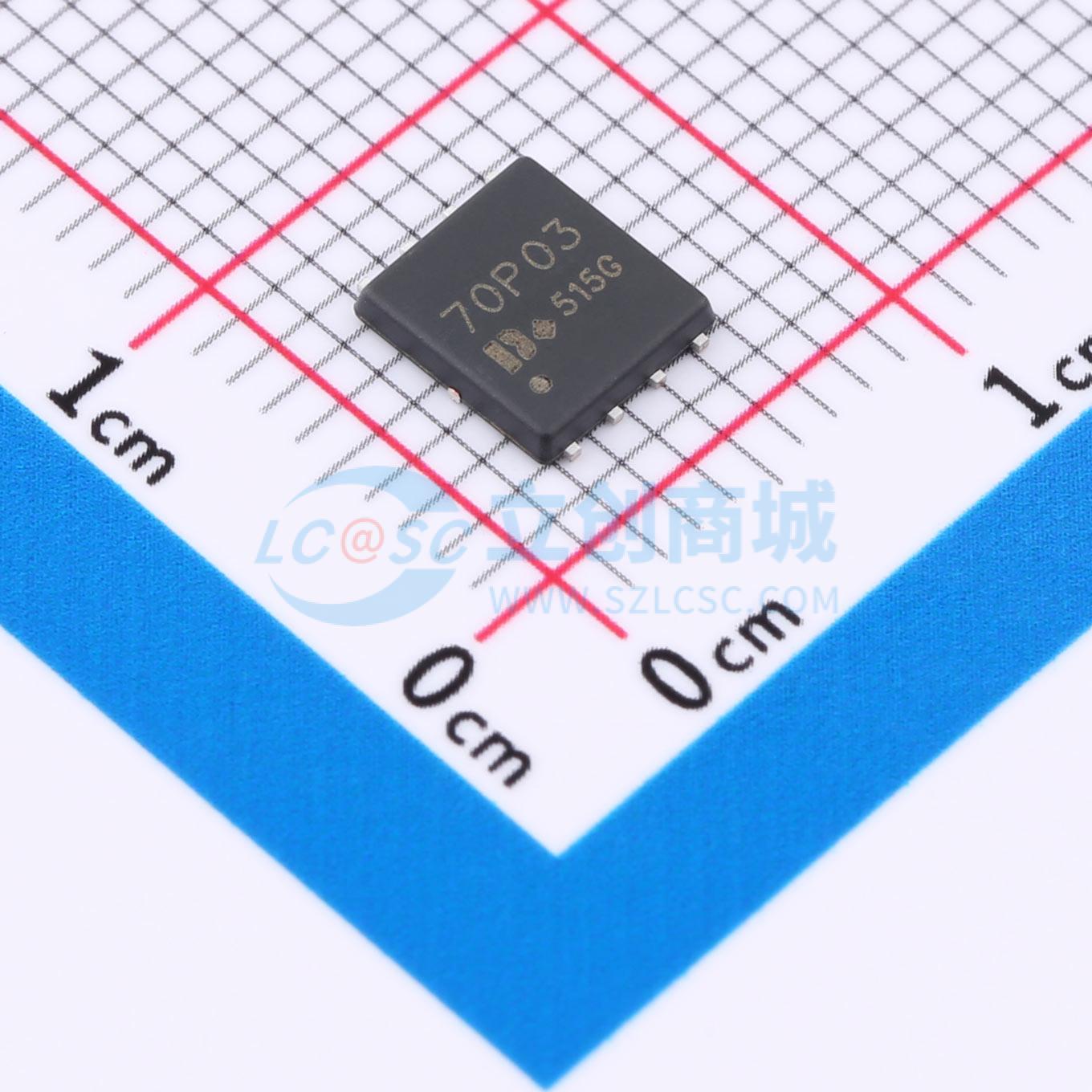

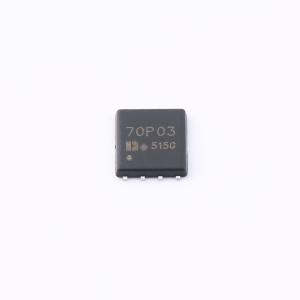

DON70P03
P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P管/-30V/-70A/6mΩ/(典型值5mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON70P03
- 商品编号
- C48542678
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.20004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 32W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 69.3nC@10V | |
| 输入电容(Ciss) | 2.767nF | |
| 反向传输电容(Crss) | 417pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 507.5pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(on),适用于多种应用。
商品特性
- 漏源电压VDS = -30 V,漏极电流ID = -70 A,当栅源电压VGS = -10 V时,导通电阻RDS(ON) < 6 mΩ(典型值:5 mΩ)
- 低栅极电荷
- 提供绿色环保器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻RDS(ON)
- 封装散热性能良好
- 湿敏等级为3级
