温馨提醒：图片仅供参考，商品以实物为准

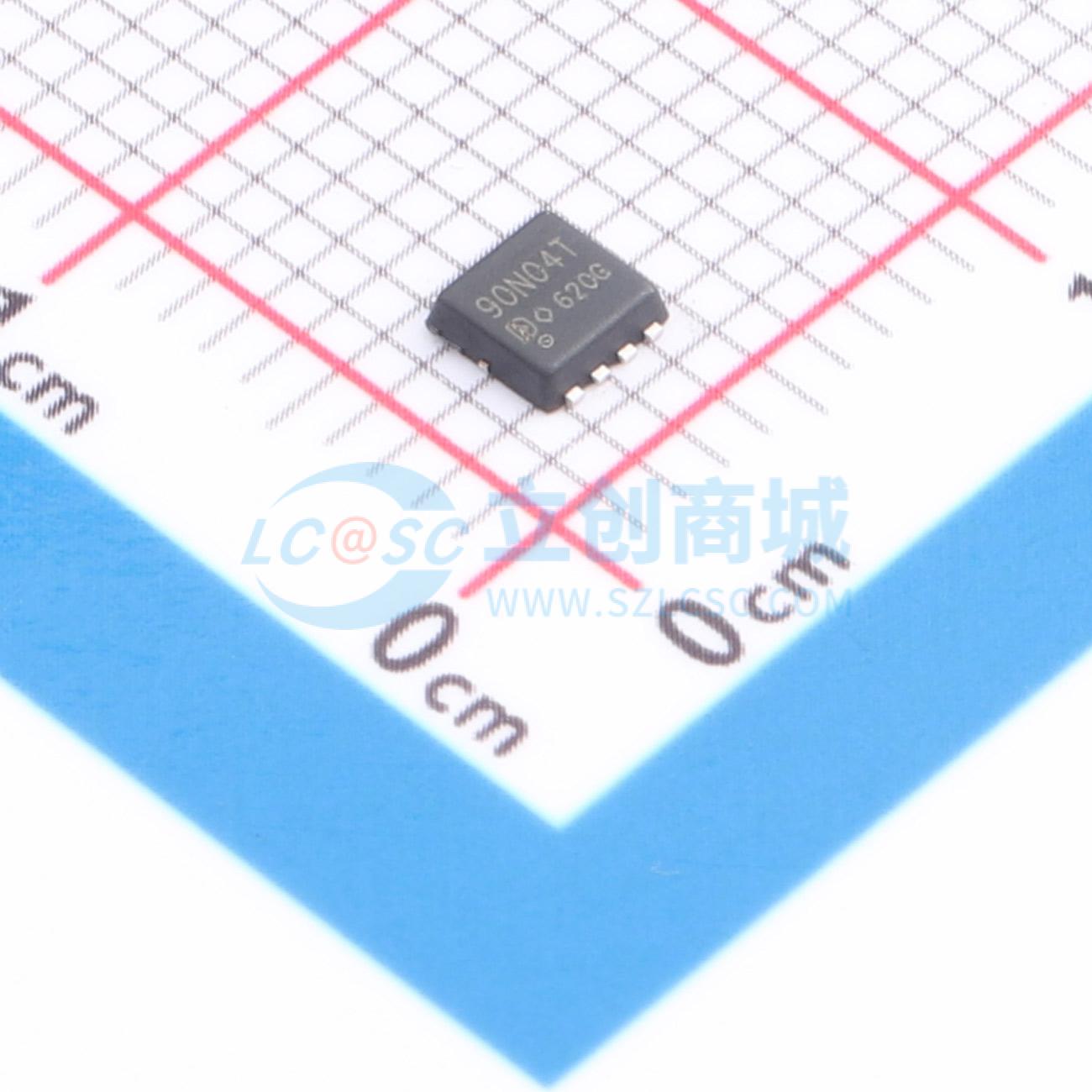

DOZ90N04T
N沟道 耐压:40V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SGT工艺/N管/40V/90A/2.8mΩ/(典型值2.2mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOZ90N04T
- 商品编号
- C48542695
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.100818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 2.8mΩ@10V | |
| 耗散功率(Pd) | 57W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 1.98nF | |
| 反向传输电容(Crss) | 46pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.073nF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计,可在低栅极电荷的情况下提供出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- VDS = 40 V,ID = 90 A,在VGS = 10 V时,RDS(ON) < 2.8 mΩ(典型值:2.2 mΩ)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
- 采用优秀封装,散热性能良好
- 湿敏等级3级(MSL3)
应用领域
- 接口开关
- 负载开关
- 便携式设备和电池直流-直流（DC/DC）转换器
