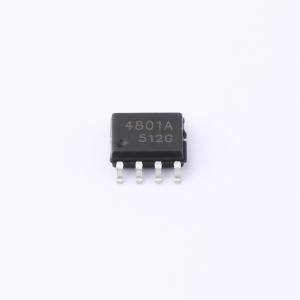

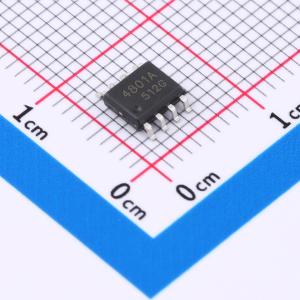

温馨提醒：图片仅供参考，商品以实物为准
DO4801A
2个P沟道 耐压:30V 电流:5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P+P管/-30V/-5A/55mΩ/(典型值43mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DO4801A
- 商品编号
- C48542688
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.180266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 520pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 130pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(on)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 120 V，漏极电流ID = 110 A，当栅源电压VGS = 10 V时，导通电阻RDS(ON) < 6 mΩ（典型值：5 mΩ）
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术，实现极低的导通电阻RDS(ON)
- 封装散热性能良好
