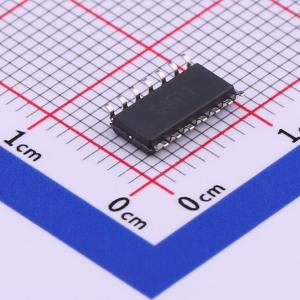

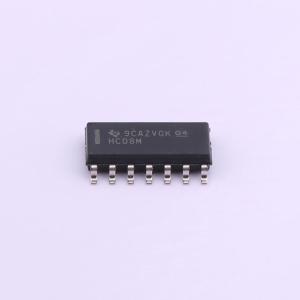

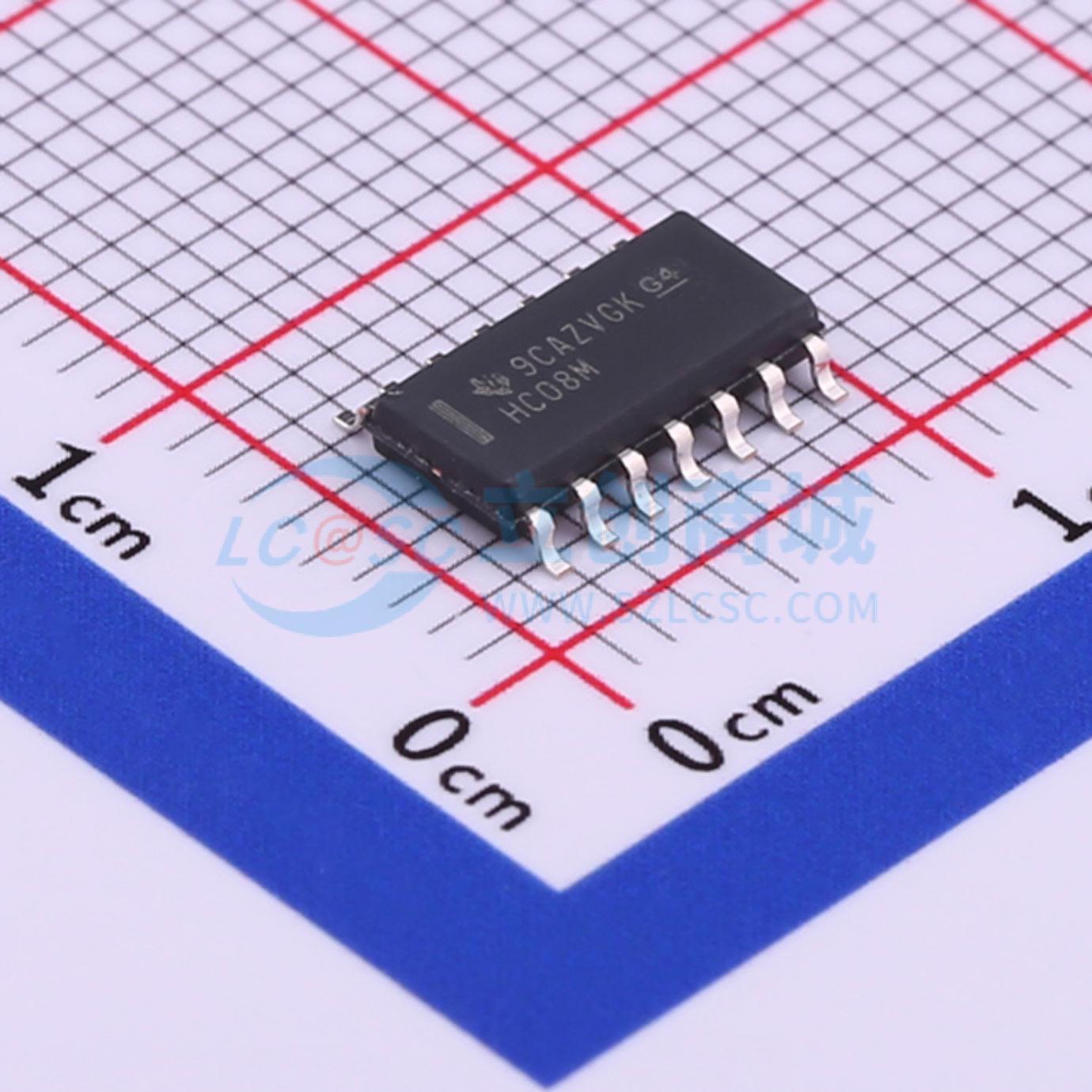

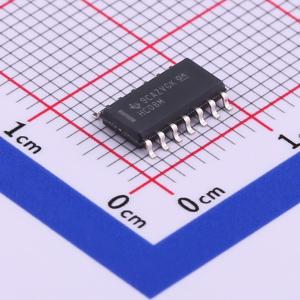

温馨提醒：图片仅供参考，商品以实物为准
CD74HC08M96
高速CMOS逻辑四路2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC08 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC08M96
- 商品编号
- C484713
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD54HC08、CD54HCT08、CD74HC08、CD74HCT08为逻辑门产品，采用硅栅CMOS工艺，可实现类似LSTTL门的工作速度，同时具备标准CMOS集成电路的低功耗特性，所有器件均可驱动10个LSTTL负载，74HCT逻辑系列功能引脚与标准74LS逻辑系列兼容。
商品特性
- 输入带缓冲
- 典型传播延迟：VCC=5V、CL=15pF、TA=25℃时为7ns
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑集成电路功耗显著降低
- HC类型工作电压范围为2V~6V
- HC类型高抗干扰度：VCC=5V时，NIL、NIH均为VCC的30
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型与CMOS输入兼容，VOL、VOH状态下II≤1μA
- 直流电源电压VCC额定范围为-0.5V~7V
- 每个输出引脚最大直流输出源或灌电流为50mA
- PDIP封装热阻θJA典型值为80℃/W，SOIC封装热阻θJA典型值为86℃/W，TSSOP封装热阻θJA典型值为113℃/W
- 密封封装或芯片最高结温为175℃，塑料封装最高结温为150℃
- 存储温度范围为-65℃~150℃
- 焊接10秒时最高引脚温度为300℃
- 直流输入输出电压VI、VO范围为0V~VCC
- 输入上升下降时间最大值：2V时为1000ns，4.5V时为500ns，6V时为400ns
