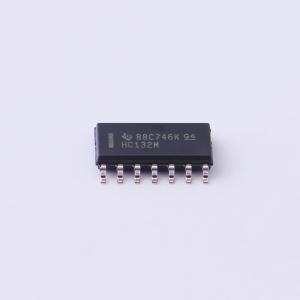

  • CD74HC132M96商品缩略图

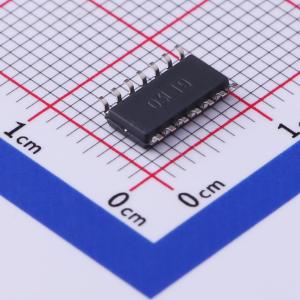

  • CD74HC132M96商品缩略图
  • CD74HC132M96商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HC132M96

高速CMOS逻辑,四路2输入与非施密特触发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
74HC132 4 通道、2V 至 6V 5.2 mA 驱动强度与施密特触发器输入的 NAND 门
品牌名称
TI(德州仪器)
商品型号
CD74HC132M96
商品编号
C484714
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量4
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
输入高电平(VIH)1.5V~4.2V
输入低电平(VIL)1V;3V;2.2V
属性参数值
输出高电平(VOH)5.9V;1.9V;4.4V
输出低电平(VOL)100mV;400mV
系列74HC系列
传播延迟(tpd)21ns@6V,50pF
工作温度-55℃~+125℃
每门输入数量2
功能特性-
输入类型施密特触发器
输出类型-

商品概述

HC132和HCT132单封装内包含四个双输入与非施密特触发器,该逻辑器件采用硅栅CMOS工艺,兼具类似LSTTL门电路的工作速度和标准CMOS集成电路的低功耗特性,所有器件均可驱动10个LSTTL负载,HCT逻辑系列与标准LS逻辑系列功能引脚兼容,提供CERDIP、PDIP、SOIC多种封装。

商品特性

  • 输入上升时间和下降时间无限制
  • 抗干扰能力强
  • 典型传播延迟:VCC = 5V,CL = 15pF,TA = 25℃时为10ns
  • 标准输出可带10个LSTTL负载,总线驱动器输出可带15个LSTTL负载
  • 工作温度范围宽,为-55℃至125℃
  • 传播延迟和转换时间平衡
  • 相比LSTTL逻辑集成电路功耗大幅降低
  • HC类型工作电压范围为2V至6V,VCC = 5V时,低电平噪声容限为VCC的37,高电平噪声容限为VCC的51
  • HCT类型工作电压范围为4.5V至5.5V
  • HCT类型可直接与LSTTL输入逻辑兼容,VIL最大为0.8V,VIH最小为2V
  • HCT类型与CMOS输入兼容,VOL、VOH条件下II≤1μA
  • 直流电源电压VCC范围为-0.5V至7V
  • PDIP封装热阻θJA典型值为80℃/W,SOIC封装热阻θJA典型值为86℃/W
  • 最大结温为150℃
  • 最大存储温度范围为-65℃至150℃
  • 最大焊接引线温度(焊接10秒)为300℃
  • 工作条件下温度范围TA为-55℃至125℃
  • 工作条件下直流输入输出电压VI、VO范围为0V至VCC
  • CPD参数用于计算每个门的动态功耗
  • 动态功耗关系为PD = VCC² fi (CPD + CL),其中fi为输入频率,CL为输出负载电容,VCC为电源电压
